Murat beyden aldigim orjinal kameralı 2013 SW Focus VIN numarasi ile modülü programladık.  Şimdi 5" ekran güncellemesi yapılacak. İDS ana merkezde güncelleme nedeniyle yapamadık. Muhtemelen bundan sonra görüntü alabileceğiz

Şimdi, Özer Aksu said:

Murat beyden aldigim orjinal kameralı 2013 SW Focus VIN numarasi ile modülü programladık.  Şimdi 5" ekran güncellemesi yapılacak. İDS ana merkezde güncelleme nedeniyle yapamadık. Muhtemelen bundan sonra görüntü alabileceğiz

inşallah olur o zaman görüntü alınır ...





inşallah olur o zaman görüntü alınır ...





ekran üzerindeki Çizgiler için birsey yapmaya gerek var mı ki zaten otomatik park var kablo komple kameralı olan alındı .

Bunun şeması yok mu nerden bulacağız

Aşağıdaki ürünü alsak geri görüş için yeterli mi? Veya ne yapmam lazım araç 2015 titanium takip edebildiğim kadar kablolar hazır olması lazım. Veya ne yapmam lazım  http://www.hepsiburada.com/ford-focus-arac-geri-gorus-kamerasi-plakalik-tipi-pm-otaktcamfrdfoc

Nisan 27, 201610 yıl Zafer Yusoğlu tarafından düzenlendi

15 dakika önce, Özer Aksu said:

ekran üzerindeki Çizgiler için birsey yapmaya gerek var mı ki zaten otomatik park var kablo komple kameralı olan alındı .

Bunun şeması yok mu nerden bulacağız



Çizgileri çizmek modülün işi (otomatik park ya da kamera modülü, hangisi yapıyor tam olarak emin değilim ama), onlar için bir şey gerekmez. 5" için de güncelleme gerekmiyor diye biliyorum ama focus da belki farklıdır. Parantez içinde söyleyeyim, bende de Gürkanda da görüntü sonradan geldi (1 saat sonra falan). O sürede sanki hiç kamera takılmamış gibi davrandı araç. Ford dokumanlarından anladığım BCM'nin kamera modülünü görmesi biraz zaman alıyor.

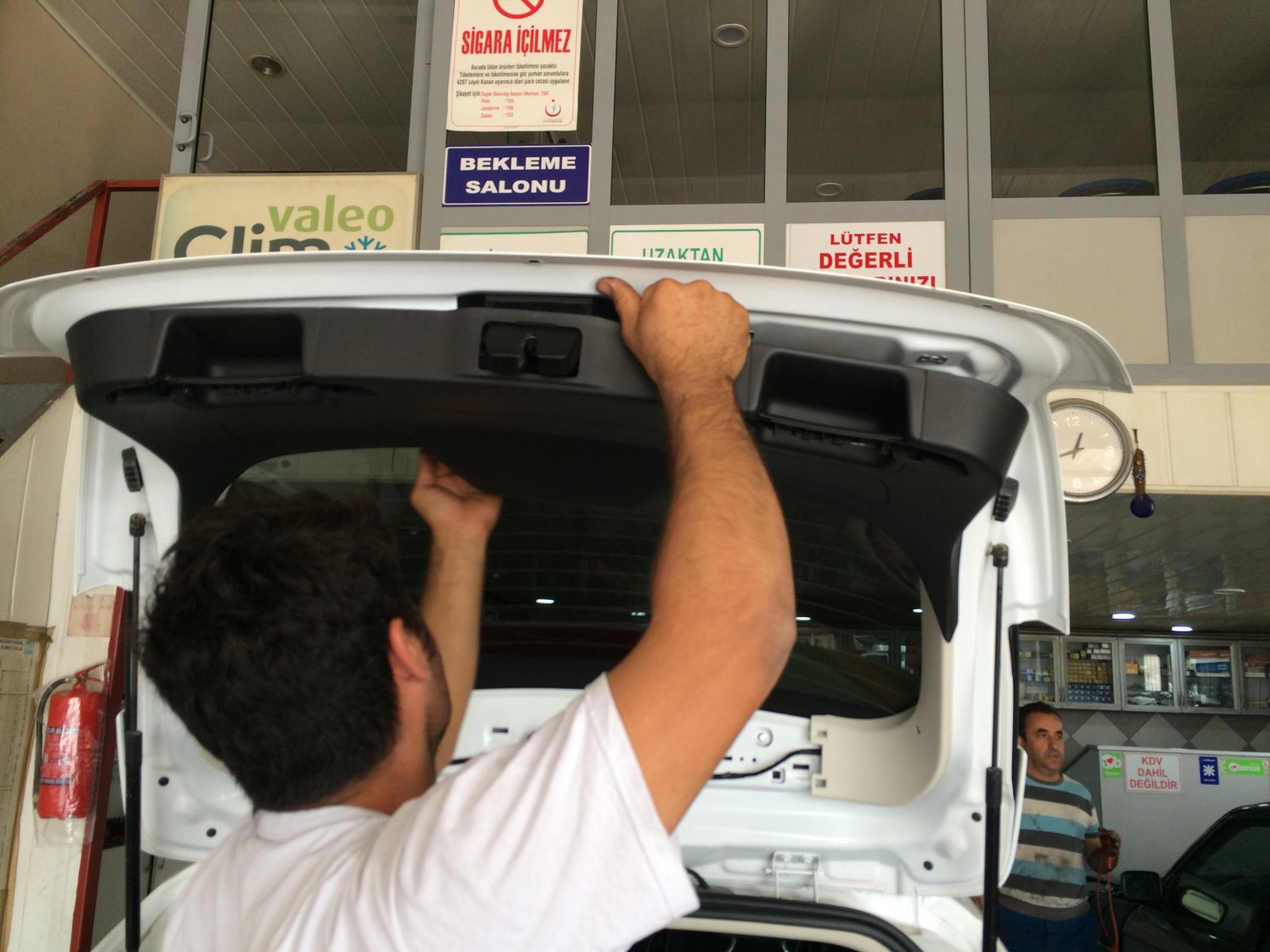

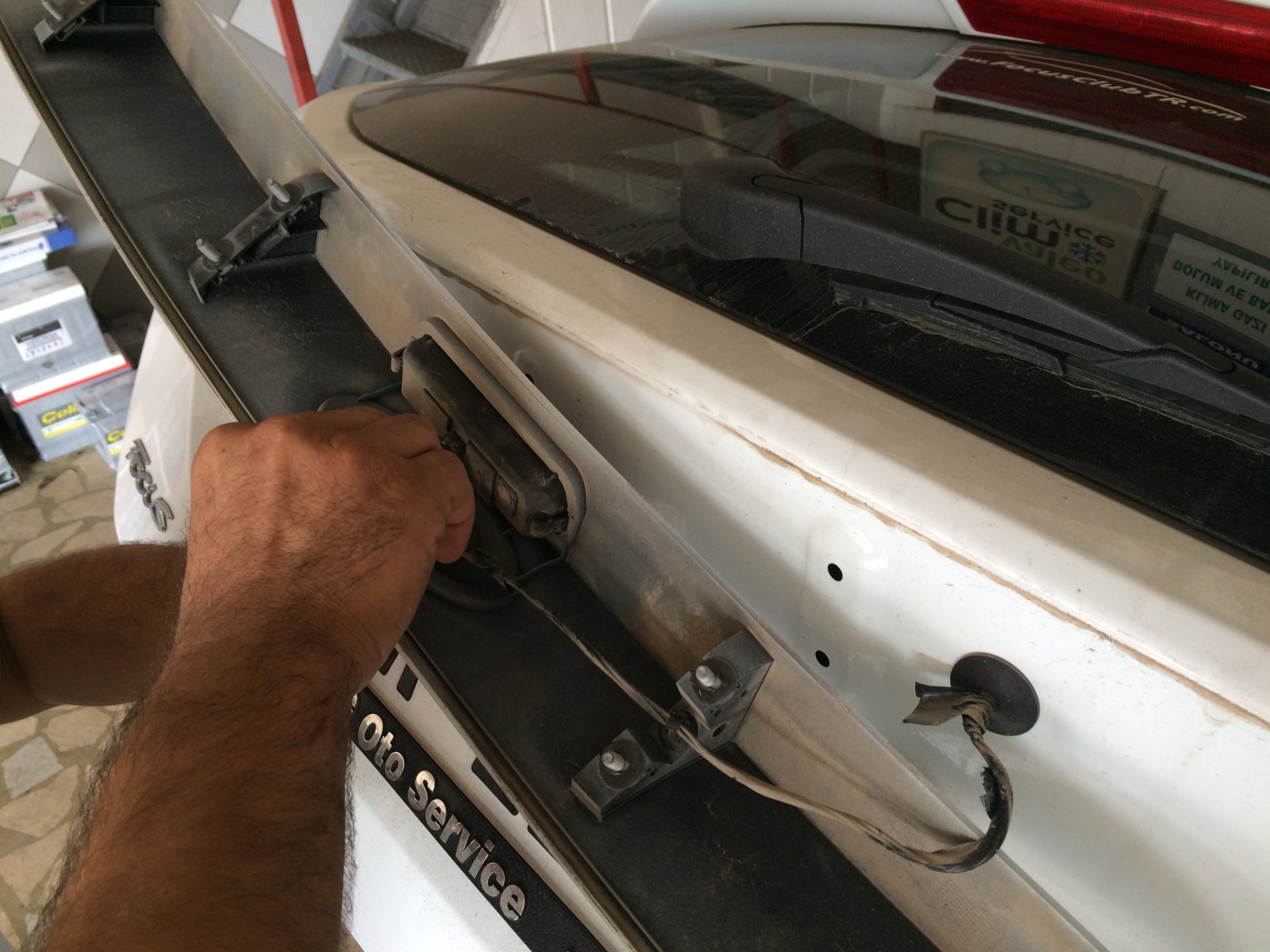

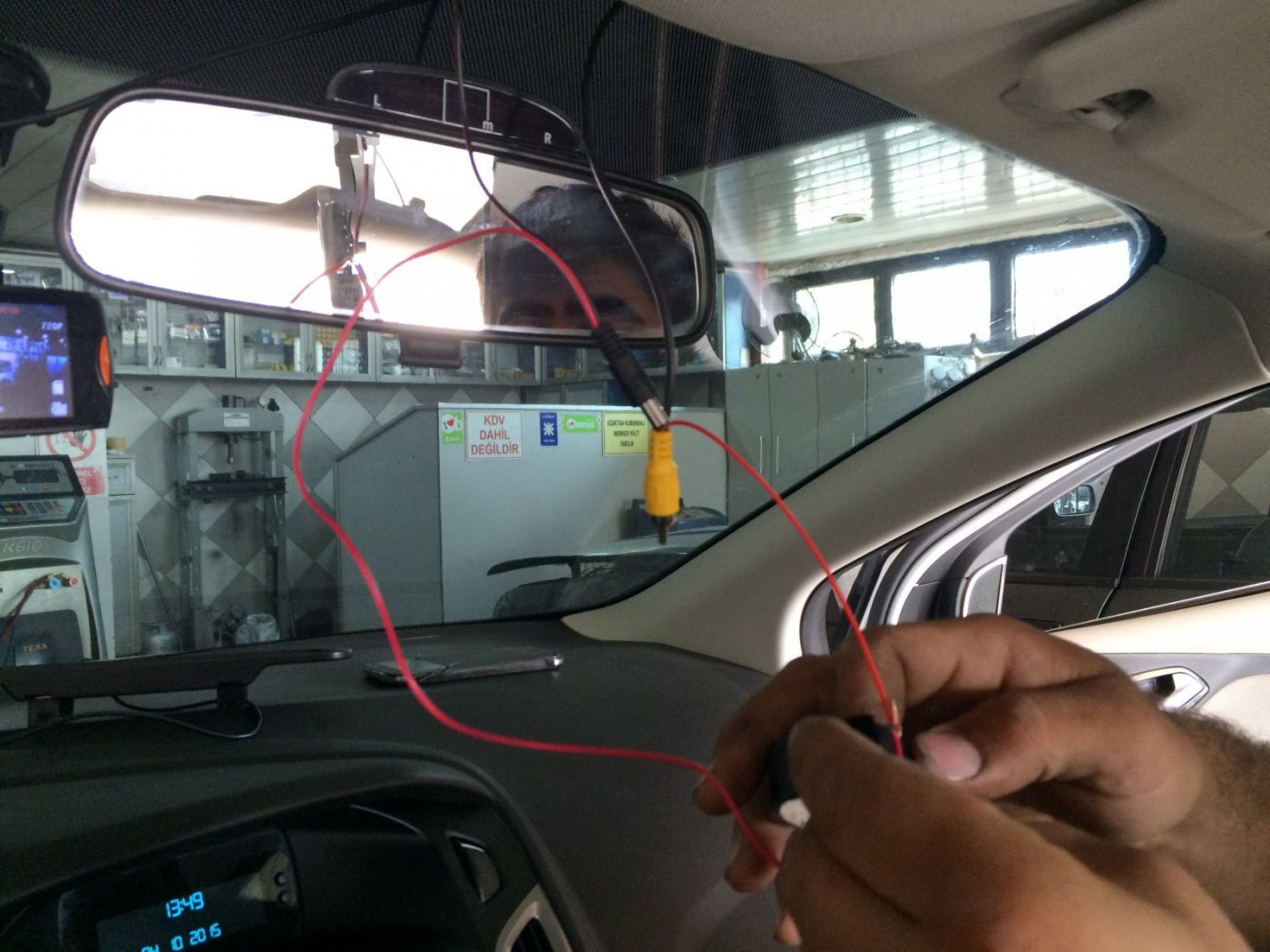

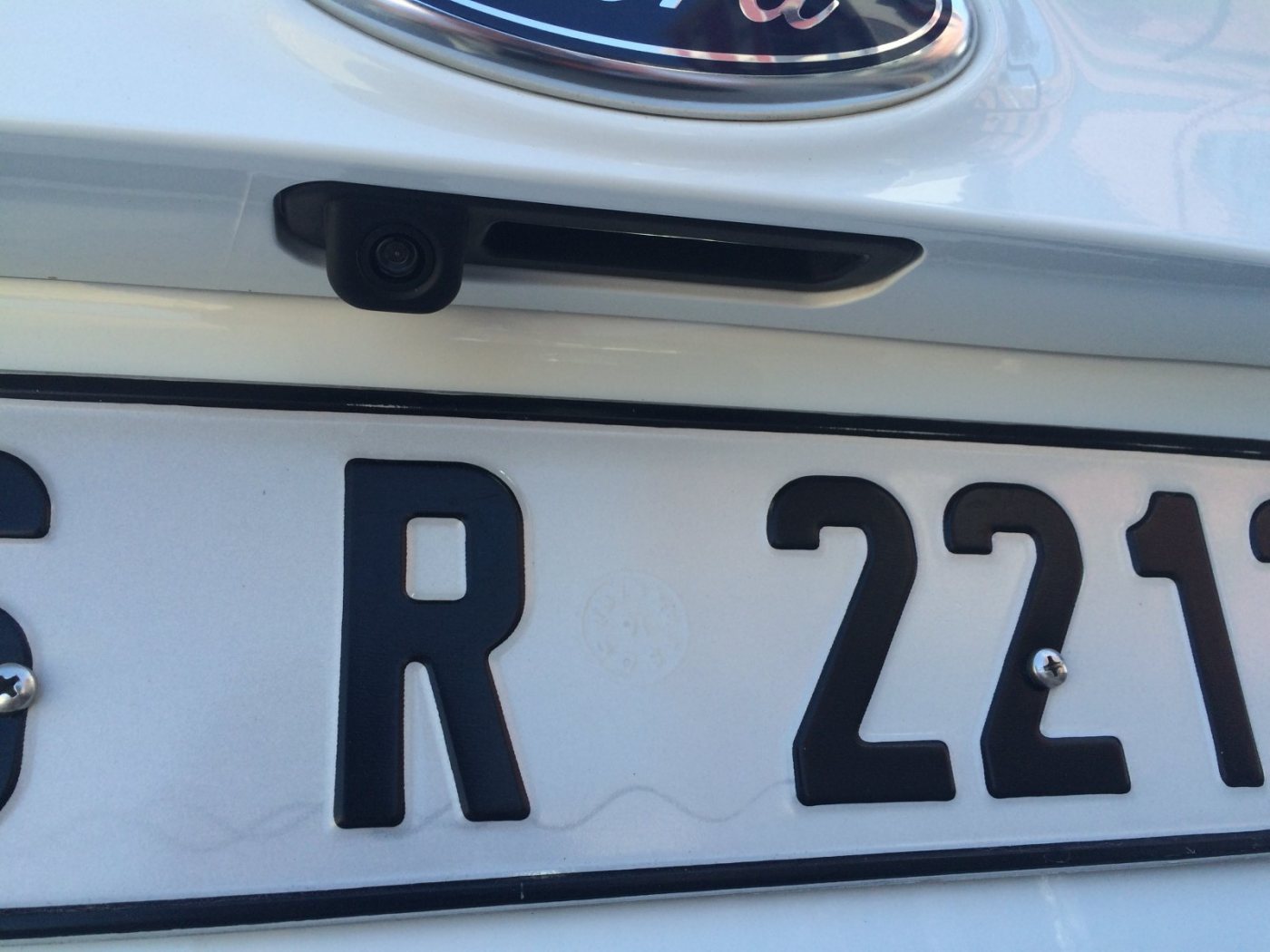

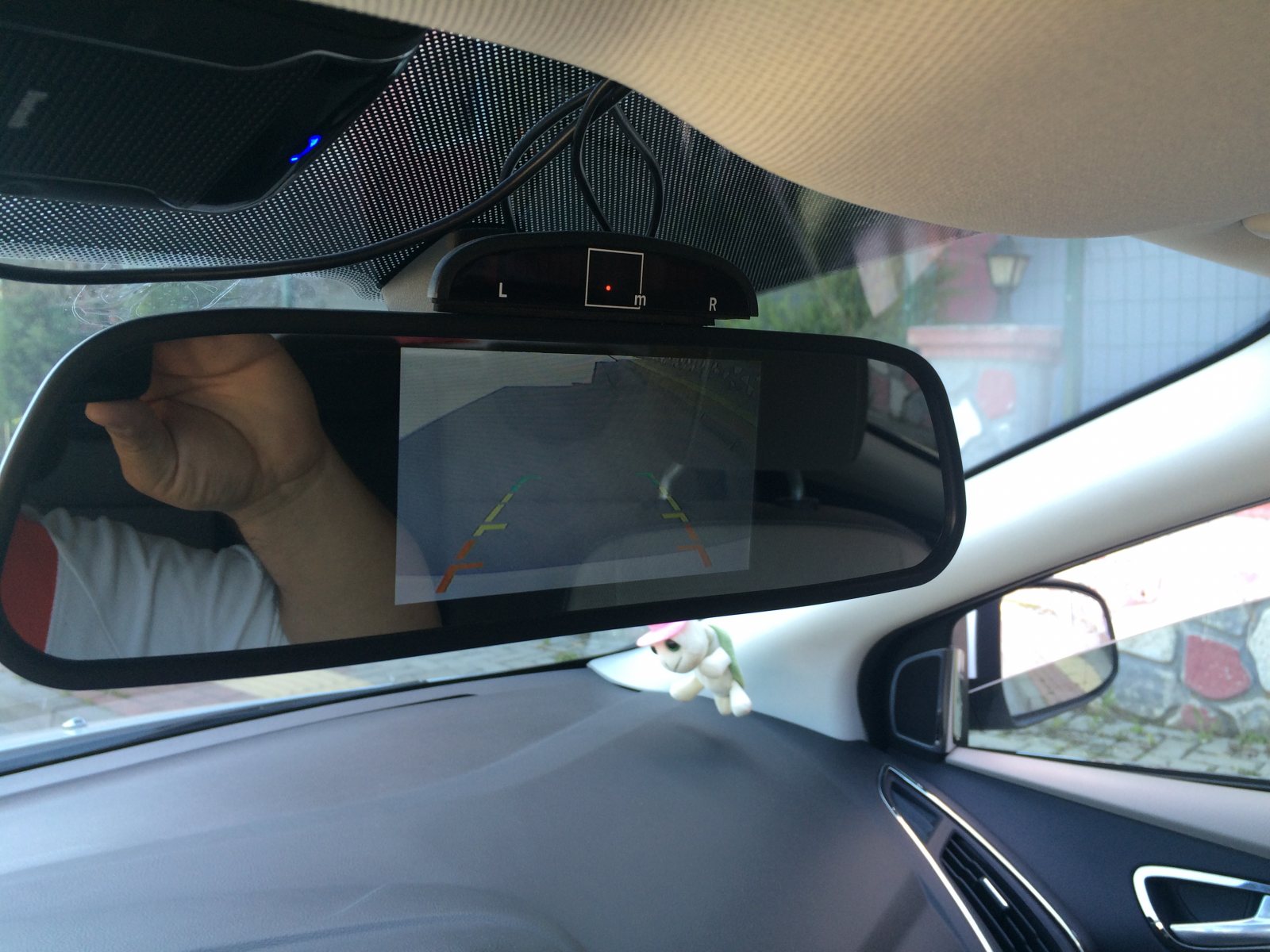

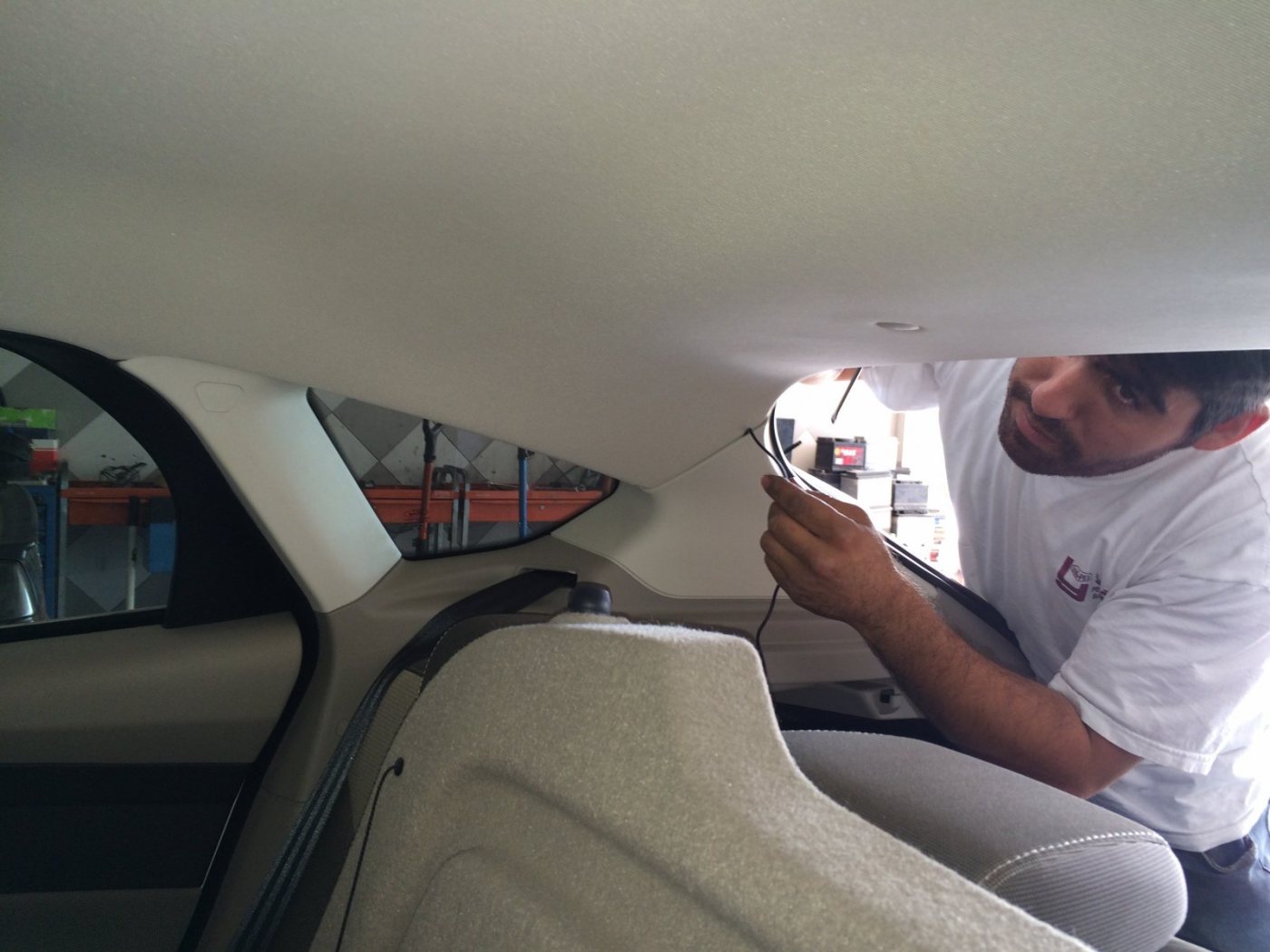

ben daha kısa yolunu anlatayım. Önce Çin den açma kolunun yerine uygun kamera ve ayna monitör getirilir. Sonra işini iyi bilen bir elektrikçiye gidilir.Ve montaja başlanır.



ve mutlu son

montaj ustası Karakaş elektrikten Recep Usta

Osman abi 1 hafta 10 güne aynı sistem takılış olacak bende de. Hatta ekran a seyir kamerası da takılmış olacak.

Şimdi, Özer Aksu said:

ekran üzerindeki Çizgiler için birsey yapmaya gerek var mı ki zaten otomatik park var kablo komple kameralı olan alındı .

ben bütün bildiklerimi yazdım  modül sağlıyor onu ekranın üzerine ...



1 saat önce, Doğan Kurban said:

Osman abi 1 hafta 10 güne aynı sistem takılış olacak bende de. Hatta ekran a seyir kamerası da takılmış olacak.

hadi bakalım kolay gelsin o zaman

Direksiyonla dönen çizgi olmaz ise olmaz  Geri çıkarken, açıyı bozmayınca arkada bir şeye dokunmayacağına en baştan emin oluyorsun.

Şema bende vardı ekleyim bulup:)

Şemada 4 kapı 5 kapı ve sw diye belirtmişler  eklediğim resimde sağ alt köşede Seda'n ...

2 saat önce, Serkan Karakoca said:

Şema bende vardı ekleyim bulup:)

Şemada 4 kapı 5 kapı ve sw diye belirtmişler  eklediğim resimde sağ alt köşede Seda'n ...

Okunmuyor ki ?

Ahanda burada varmış

http://chipford.ru/ford/Electrical_schematic/Electrical_schematic_ford%20focus_3.html

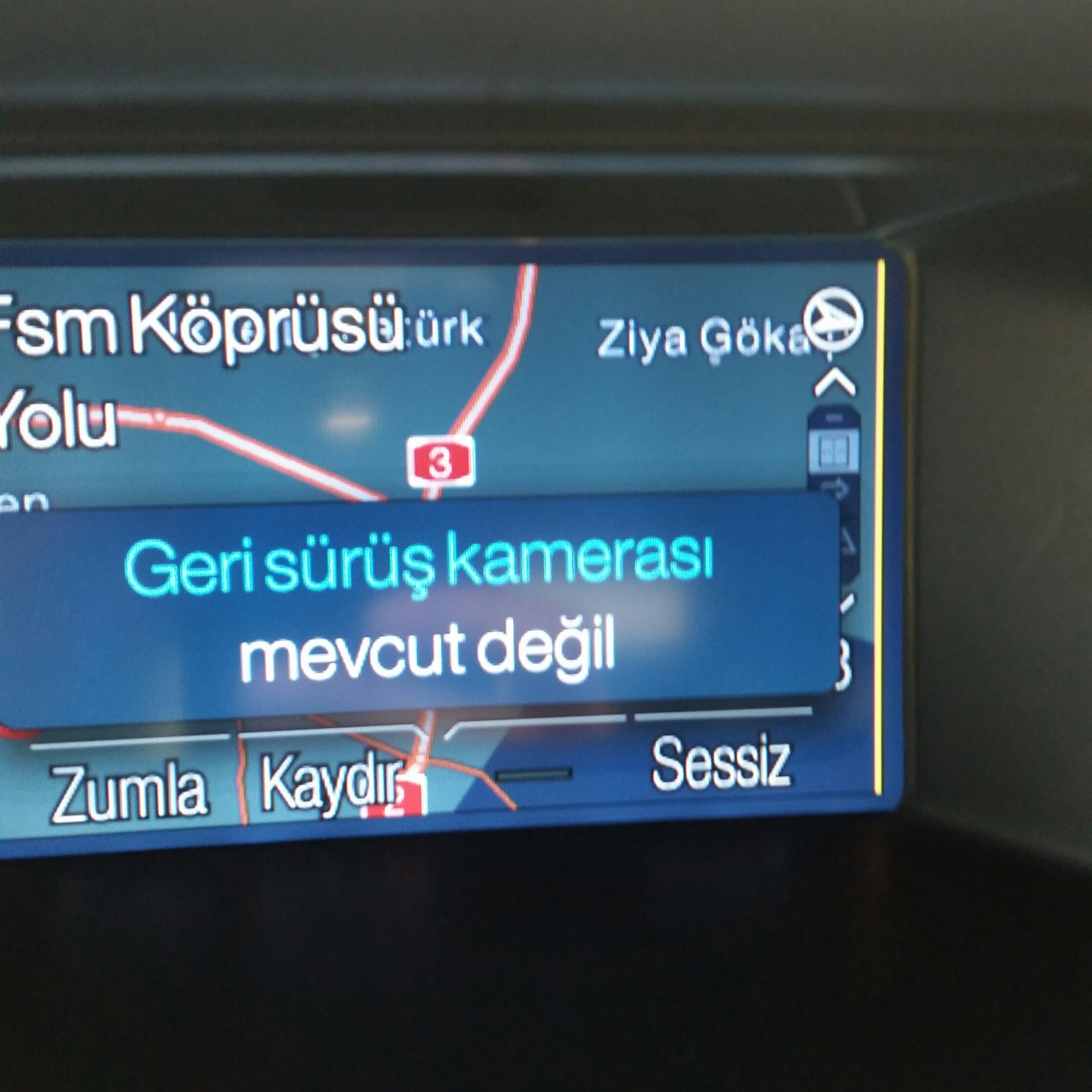

Bütün ugraslarimiz ve emeklerimize rağmen kamerayı cakistiramadik . Elektrik şemasını ezberledik ama bir yerde problem var "geri görüş kamerası mevcut değil " hatası alıyoruz . Bagaj kablolama ,modül ve ön yolcu ayağı kablolama, yolcu ayağı ekran arası kablolama da problem yok tümü forddan orjinal olarak alınarak montajı yapıldı . Aşağıdaki görüntü var sürekli

@Serkan Karakoca sağolsun takildigimiz yerde yardimci oldu ama sonuç alamadık . Aracı servisten aldım . Biraz kafa dinlesin belki çalışır ?



5 dakika önce, Özer Aksu said:

Bütün ugraslarimiz ve emeklerimize rağmen kamerayı cakistiramadik . Elektrik şemasını ezberledik ama bir yerde problem var "geri görüş kamerası mevcut değil " hatası alıyoruz . Bagaj kablolama ,modül ve ön yolcu ayağı kablolama, yolcu ayağı ekran arası kablolama da problem yok tümü forddan orjinal olarak alınarak montajı yapıldı . Aşağıdaki görüntü var sürekli

@Serkan Karakoca sağolsun takildigimiz yerde yardimci oldu ama sonuç alamadık . Aracı servisten aldım . Biraz kafa dinlesin belki çalışır ?





Kn yapmıştır kn

Herhalde basit bir şeye takıldı durum diye düşünüyorum.

Biraz dinlensin dediğin gibi...
