Focus MK3 Geri Görüş Kamerası Kurulumu


Önerilen Mesajlar

Merhaba Arkadaşlar , Uzun süredir araştırmalar sonucu 5'' navili MFD ekran için Orjinal geri görüş kamerası için parçaları toplamaya başladım. Kuracak arkadaşlara rehber olması açısından Parça kodları ve görselleri aşağıdaki gibidir. Kamerayı Yurtdışından diğer parçaları yurt içinden servisten temin ettim.



Sedan için servisten alınan parça fiyatları resimde görüldüğü gibidir.

Parçaları yurtdışından temin ederecek daha ucuza yapabilirsiniz








Devre Şeması;

01 - Main Schematic.png










Parça Listesi:



1. Modül

Sedan :

Parça Kodu: BM5T 19H423-CB  FINISH: 1821412

HB:

Parça Kodu: BM5T 19H423-AD  FINISH: 1729748




2. Kamera

Sedan;

Parça Kodu: BM5T-19G490-KB, BM5T-19G490-KC  FINISH: Eklenecek

HB:

Parça Kodu: BM5T-19G490-DA, BM5T-19G490-DB  FINISH: Eklenecek




3. Bagaj Kablolama

Sedan;

Parça Kodu: BV6T 17N400-CDB  FINISH: 1753861

HB:

Parça Kodu: BV6T 14D466-AAD  FINISH: 1721497

SW

Parça Kodu: BV6T 14D466-CAB   FINISH: 1739598






4. Braket

Sedan HB;

Parça Kodu: BM5119H421-AB FINISH: 1747479




4. Perçin

Sedan HB;

Parça Kodu: W705436-S300 FINISH: Eklenecek






  • Öncelikle aracınızda kablolama var mı yokmu kontrol etmek için bagajın sag tarafındaki halıflexi kaldırmanız gerekli daha sonra resimdeki soketi bulmalısınız var ise şanslısınız demektir.








Bu soket modül ile aracın önüne kadar gidecek olan kablolamanın giriş kısmı

  • Kamera Braketinin gireceği sedan kapagı şekildegi gibi kesmek gerekiyor kamera ve braket buraya oturacak. Burada önemli bir Nokta aracınız sedan ise Braket Sağa HB ise Braket solda olacak şekilde kesiilmelidir.


up50423-IMG_0335.jpgup50423-IMG_0336.jpgup50423-IMG_0337.jpgup50423-IMG_0340.jpgup50423-IMG_0342.jpgup50423-IMG_0343.jpg



  • Modülü resimdeki gibi araç tesisatından çıkan kabloya göre montaj yeri araç şasisinde işaretlidir aldığımız W705436-S300 kodlu perçinlerle sabitliyoruz




  • Bagaj kablolamasını yapıyoruz.






  • MFD ekranımızın arka tarafı ve kameramızın gireceği soket; Fakra I veya Fakra Z Female diğer ucu Male olacak şekilde 1 metre kablo gerekiyor (Bknz Resim)


  • Kabloyu temin ettikten sonra yolcu ayagının kapağını sökerek ekrana bağlanan soketi sökerek 33,34,35 numaralı pinlere bağlantı yapıyoruz






Pin 33 END3_ SHIELD (Protection against interference)
Pin 34 leads to "display camera in fakra "-" (ground)
Pin 35 leads to "display camera in fakra "+"






  • Son olarak Elm327 ile bağlanıp #99 Park Assist Camera seçenegini WithPark Assist Camera ile değiştirip aktif edildiğinde geri vitese takıldığında ekrana görüntü gelmesi gerekiyor



Bunları yaptıktan sonra görüntü alabildim .



Not: Eski üyemizden üzerime aldığım konudur, destek veremeyebilirim.Konuya yazınız mutlaka :)

Yorum bağlantısı
Diğer sitelerde paylaş

9 saat önce, Özer Aksu said:

BV6T 10998 HA  kabloyla ilgili problemim var trde yok. bagaj kablolama için alacağımız BV6T 17N400 CDB olan kablo varken bu kablo ya gerek varmı bilemiyorum bu konuda montaj yapan @Murat Kavuk sormak gerekiyor.



Dokuman süper olmuş. Senin arabada içerideki tesisatın hazır olması da çok iyi. Biz yarım gün sadece o tesisat için uğraştık. (Buradan servis müdürümüze tekrardan saygılar, sabrı ve hoşgörüsü için :) )

Biz tüm kurulumu yaptık, ELM ile konfigürasyonu değiştirdik ama bir süre bir şey olmadı. Bilgisayara takınca modülü görüyordu ama aracın kendisi hiç kamera yokmuş gibi davranıyordu. Biz arada bir kaç yazılım attık. Saat de geç olmuştu, hadi ben bu arabayı götüreyim, yarın gene gelirim dedim. Vitesi geriye attım ve kamera geldi :)



Kablo olayına gelirsek:

10998: Bagaj çıtası tesisatı

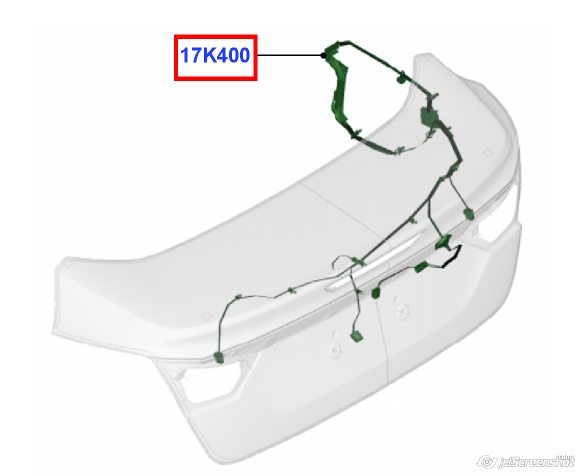

17400: Bagaj kapağı tesisatı

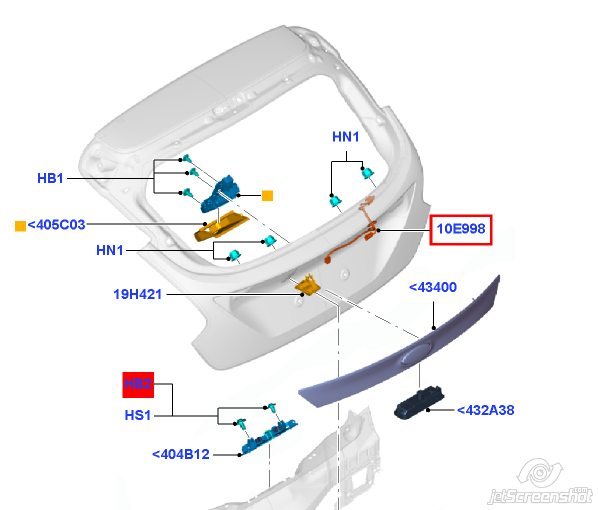

10998 ( BV6T 10998 HA ) içinde kameranın, plaka ampullerinin ve bagaj açma düğmesinin bağlantıları var. Çıtanın içi kalabalık, kurulumu yaptıktan sonra; bagaj çıtasını, bagaj kapağına vidalamak gerekiyor. Bu nedenle tesisat iki parça olmak durumunda.





kablo bagaj.jpg

kablo HA.jpg

Murat Kavuk tarafından düzenlendi
  • Beğen 1
Yorum bağlantısı
Diğer sitelerde paylaş

1 saat önce, Murat Kavuk said:

Kablo olayına gelirsek:

10998: Bagaj çıtası tesisatı

17400: Bagaj kapağı tesisatı



10998 ( BV6T 10998 HA ) içinde kameranın, plaka ampullerinin ve bagaj açma düğmesinin bağlantıları var. Çıtanın içi kalabalık, kurulumu yaptıktan sonra; bagaj çıtasını, bagaj kapağına vidalamak gerekiyor. Bu nedenle tesisat iki parça olmak durumunda.

Bu kablo serviste 748 tl ve cok pahalı geldi bana yurtdışında yok. Kısa bir kablonun bu kadar pahalı olmasına şaşırdım .

7 saat önce, Ozan Kar said:

bildiğim kadarıyla AD kodlu modul, MFT ekran için, MFD ile çalışmıyor. 10 tane kadar denedim çalışmadı :D



MFT için Microcat CM5T 19H423 BA uygun diyor.

Yorum bağlantısı
Diğer sitelerde paylaş

120 euro diye kalmış aklımda . 130 euroya getirilir kargo dahil. Yine de çok pahalı. Ucuz olsa hb kablo da uydurulur ama o da ucuz değildi gibi kalmış aklımda. Kamera ile 17400 kablon gelsin. Sonrasında bir kablo uydurulabilir diye düşünüyorum.

Yorum bağlantısı
Diğer sitelerde paylaş

5 dakika önce, Murat Kavuk said:

120 euro diye kalmış aklımda . 130 euroya getirilir kargo dahil. Yine de çok pahalı. Ucuz olsa hb kablo da uydurulur ama o da ucuz değildi gibi kalmış aklımda. Kamera ile 17400 kablon gelsin. Sonrasında bir kablo uydurulabilir diye düşünüyorum.

120 EUR da pahalı bu kablo için 750 tl nedir ya ? ortalama teslim süresi 3 hafta dendi .bu kablo ve kamera hariç tümünü sahsuvaroglundan sipariş ettim. Geldiğinde birde bunu beklemek istemiyorum. Yurtdışı ebay de göremedim nereden bakıyorsunuz murat bey

Yorum bağlantısı
Diğer sitelerde paylaş

7 saat önce, Murat Kavuk said:

Biliyorum, Mustafa abi ile kulaklarını çınlattık :) Genuine-parts.de adresine girip finis kodu ile arama yapabilirsin. Üye olursan kdv'siz fiyatı görebilirsin.

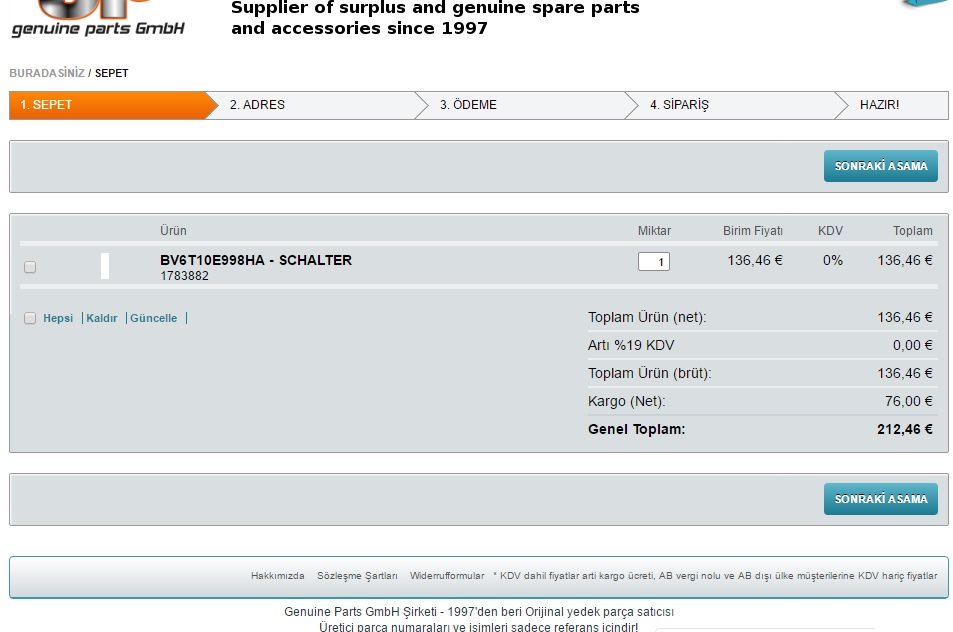

136EUR parça 76 EUR kargo = 212,46 EUR   637₺ yaktı beni bu kablo en pahalısı bu parçalardan .

Servisten almak daha mantıklı duruyor

Yorum bağlantısı
Diğer sitelerde paylaş

20 dakika önce, Özer Aksu said:


136EUR parça 76 EUR kargo = 212,46 EUR   637₺ yaktı beni bu kablo en pahalısı bu parçalardan .

Servisten almak daha mantıklı duruyor



Kargo 76 euro değil, sistem en pahalı opsiyonu default çıkarıyor. Sen seçeneklerden bu değeri değiştirebiliyorsun. Bu küçük paket, 10 euro seçilebilir. Ama ben önceki mesajımda söylediğimi tekrar edeyim. Acele etme, ebay'de varsa hb ya da station alternatifleri, bulabilirsen onları da alabilirsin. Kablonun en fazla boyu farklıdır, soketler aynı olması gerek. En kötü kablo boyunu bir şekilde ayarlarsın.

Yorum bağlantısı
Diğer sitelerde paylaş

On 26.03.2016 at 21:10, Murat Kavuk said:



Kargo 76 euro değil, sistem en pahalı opsiyonu default çıkarıyor. Sen seçeneklerden bu değeri değiştirebiliyorsun. Bu küçük paket, 10 euro seçilebilir. Ama ben önceki mesajımda söylediğimi tekrar edeyim. Acele etme, ebay'de varsa hb ya da station alternatifleri, bulabilirsen onları da alabilirsin. Kablonun en fazla boyu farklıdır, soketler aynı olması gerek. En kötü kablo boyunu bir şekilde ayarlarsın.

Bu kabloyuda servise sipariş ettim maalesef bu iş bana sadece parçalar ile 1200 ₺ ye maloldu şimdiden montaj işine girmedik henüz. Arabanın yaşı dolayısıyla indirim vs olur sanırım bakalım @Kaan Yagizer abinin eline düştük :)



Fakra için gürkanda ki kabloyu alacağım soketin çentiginin teki  uymuyor onu da orayı kazıyarak çentigin oturacağı şekilde düzeltmeye çalışacağım uyar mı @Murat Kavuk






Yorum bağlantısı
Diğer sitelerde paylaş
