5 dakika önce, Gürkan Çakıroğlu said:

Herhalde basit bir şeye takıldı durum diye düşünüyorum.

Biraz dinlensin dediğin gibi...

Akü kutup başlarını sokup biraz bekledikten sonra takmak ise yarar mı acaba ? Bkn .Reset

1 dakika önce, Özer Aksu said:

Akü kutup başlarını sokup biraz bekledikten sonra takmak ise yarar mı acaba ? Bkn .Reset

Savaş usta yapmamış mı?

Dene bence.

Yok o akü takviye ile kullandı. Yapmamistir

Valla bugün savaş usta ile akraba olduk Özer beyin kamera sayesinde  küçük bir

aksaklık var ama çözemedik bütün kritiklere resimli whatsup tariflerine rağmen  yani nerdeyse bugün Kaan abiye misafir olacaktım çayını içip savaş usta ile çalışmak için  akü reset mod işe yarayabilir valla kapıları kapatıp çift kilitleme yapıp beklemek denenebilir  gerisini allah bilir

@Serkan Karakoca Modülden ekrana giden hat üzerinde başka bir bağlantı var mı? C-max'da modülden fakra çıkıyor, ekrana fakra giriyor. Focus'ta tam öyle değilmiş. Benim düşüncem, eğer Savaş usta IDS'den modülü görebiliyorsa (ki yükleme yaptığına göre görüyor olmalı, bu can bus bağlantılarının da düzgün olduğunu gösterir), geriye sadece modül - ekran arası bağlantı kalıyor. Bu bağlantı manuel olarak araç dışından yapılabilinir diye düşünüyorum (en azından test için).

Mayıs 3, 201610 yıl Murat Kavuk tarafından düzenlendi

21 dakika önce, Serkan Karakoca said:

Valla bugün savaş usta ile akraba olduk Özer beyin kamera sayesinde  küçük bir

aksaklık var ama çözemedik bütün kritiklere resimli whatsup tariflerine rağmen  yani nerdeyse bugün Kaan abiye misafir olacaktım çayını içip savaş usta ile çalışmak için  akü reset mod işe yarayabilir valla kapıları kapatıp çift kilitleme yapıp beklemek denenebilir  gerisini allah bilir

Bağlantılar konusunda mutabık mısınız savaş usta ile . Bana sorun yok hepsinde voltaj alıyorum ekrana kadar sorun yok demişti . Sigorta dahi var dedi arabada . Yani tesisat hepsi hazır . Bagaj kablosu dışında onuda zaten otosandan aldık kamera soketi olarak.

21 dakika önce, Murat Kavuk said:

@Serkan Karakoca Modülden ekrana giden hat üzerinde başka bir bağlantı var mı? C-max'da modülden fakra çıkıyor, ekrana fakra giriyor. Focus'ta tam öyle değilmiş. Benim düşüncem, eğer Savaş usta IDS'den modülü görebiliyorsa (ki yükleme yaptığına göre görüyor olmalı, bu can bus bağlantılarının da düzgün olduğunu gösterir), geriye sadece modül - ekran arası bağlantı kalıyor. Bu bağlantı manuel olarak araç dışından yapılabilinir diye düşünüyorum (en azından test için).

Modülden ekrana 3 tane kablo gidiyor

Siyah Şase

Yeşil CAN+

Mavi CAN-

Bunlar 14 ve 15 numaralı pin karşılığı 34 35 numaralı pine denk geliyor buradan kabloyu uzatip fakraya lehimledik .IDS den bakıldığında modül ile ekran arasındaki bağlantıda sorun olduğu hatası veriyor .Bu bağlantı araçta hazırdı zaten.

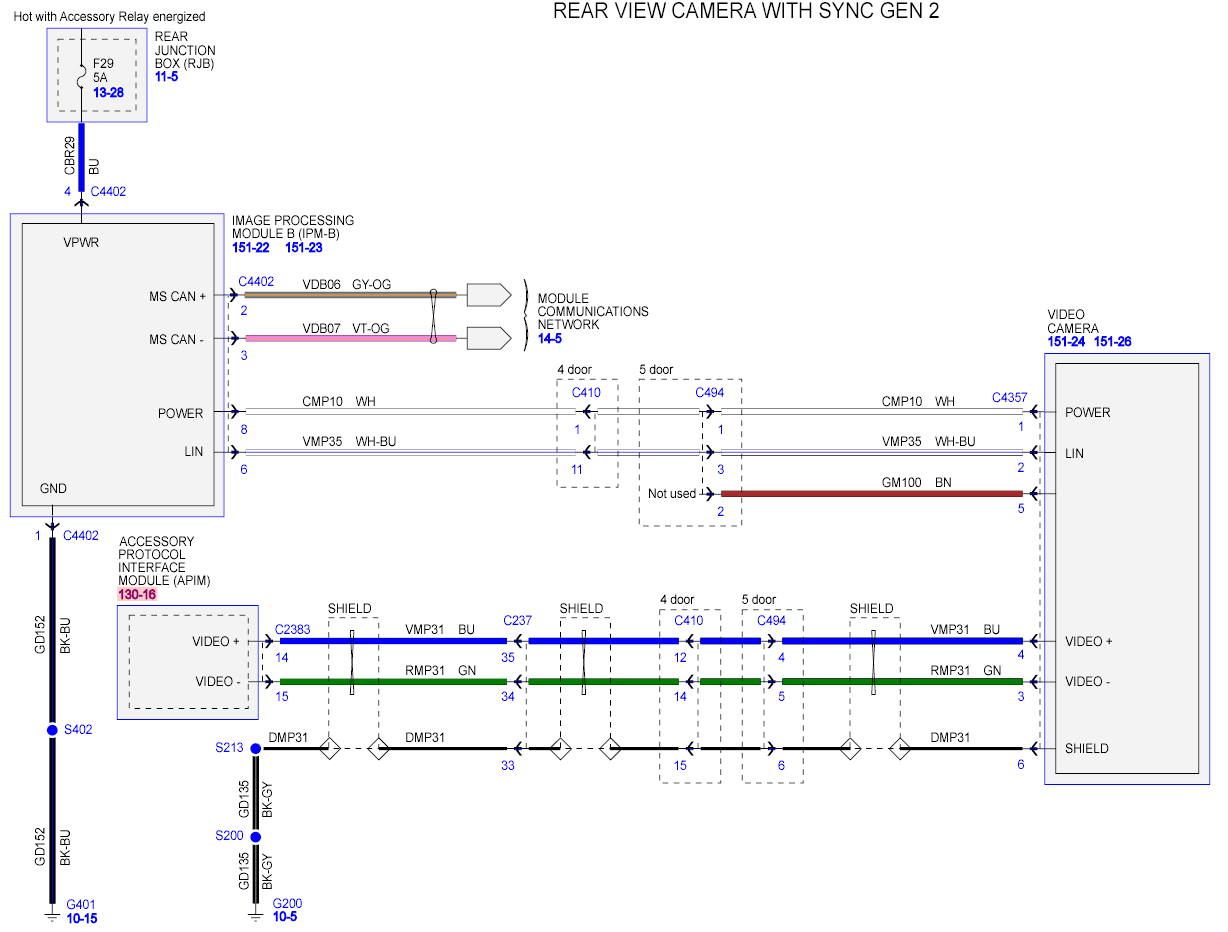

Sizin koyduğunuz şemalara baktım şimdi. O şemalara göre modül ile ekran arasında bağlantı yok gibi. Ekran doğrudan kameraya bağlı. Kamera da modüle. Ama ekran yazması gereken yerde de sync gen 2 yazıyor. Yani benim anlamadığım yer burası. Sanki koyduğunuz şemalar (hem senin, hem de Serkan'ın) bu araç için değil, Amerikan eski nesil sync gen 2 sistemi için gibi duruyor (ortada fakra soket falan da yok).

Savaş usta bağlantı şemasına ulaşamadı mı?



Belki saçma bir tahmin ama, kullanmadığınız kabloda jumper falan olabilir mi?

Mayıs 3, 201610 yıl Murat Kavuk tarafından düzenlendi

17 dakika önce, Murat Kavuk said:

Sizin koyduğunuz şemalara baktım şimdi. O şemalara göre modül ile ekran arasında bağlantı yok gibi. Ekran doğrudan kameraya bağlı. Kamera da modüle. Ama ekran yazması gereken yerde de sync gen 2 yazıyor. Yani benim anlamadığım yer burası. Sanki koyduğunuz şemalar (hem senin, hem de Serkan'ın) bu araç için değil, Amerikan eski nesil sync gen 2 sistemi için gibi duruyor (ortada fakra soket falan da yok).

Savaş usta bağlantı şemasına ulaşamadı mı?



Belki saçma bir tahmin ama, kullanmadığınız kabloda jumper falan olabilir mi?

Verdiğin Wagon Şaşenin elektrik şeması beraber baktık bizim verdigimiz şemaların aynısı. Modül ile ekran arasında kablo var 3 tane. Kamera ile modül arasında 6 kablo var.

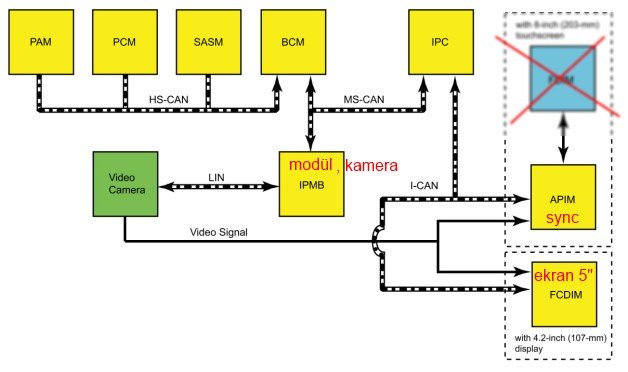

Modülden ekrana kablo görünmüyor, doğrudan kameradan görünüyor bu şemada. Bu noktayı çözemedim .. Parçalar arası bağlantı aşağıdaki gibi olmalı..





Bir de böyle çizmiş arkadaş, sizin şema ile aynı görünüyor..



Alttaki şema suan benim arabada birebir kurulu eksiksiz olarak  . Ama kamera mevcut değil diyor .  Bunu çözene çeyrek altın alaçam ?

Sende sync var mıydı?

Yok . Sesli komut var eski nesil

Aha ben geldim ama muzaffer bey daha önce gelmiş

5 dakika önce, Muzaffer ASLA said:

sizin simtemde yazılımsal sorun bulumuyor.Tamamiyle elektriksel.Ekranınız video sinyalini görmüyor.Bunu şu şekilde bakmanızı rica edeceğim.Sırasıyla

1-Kameranın 5 ile 1 bacağı arasında 12V görülecek.

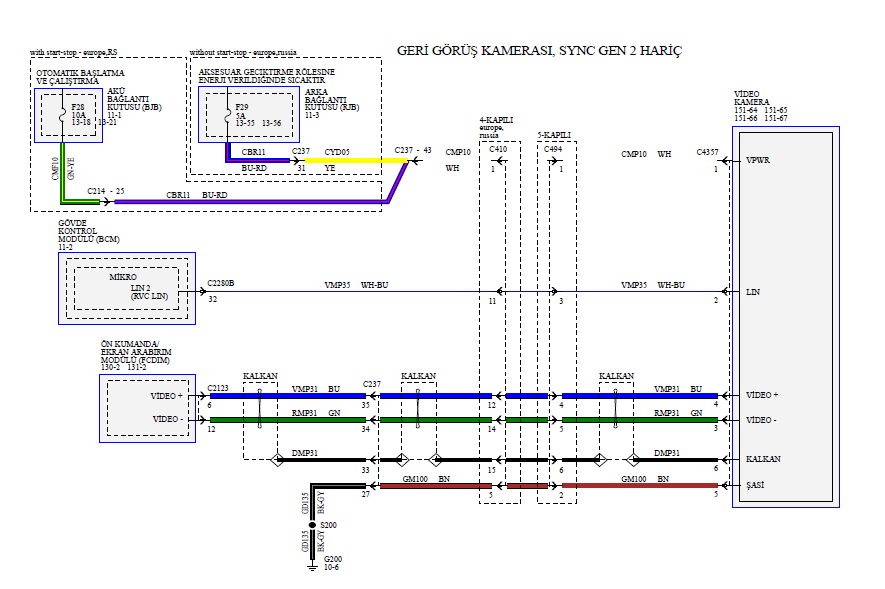

2-Bir osilaskop yardımıyla araç geri vitese takıldığında 3 ve 4 te video sinyalini göreceksiniz.Sisteminiz video sinyalini görmediği için o hatayı veriyor.Doğru bağlantı şemasıda sync2 olmayanlarda bu şekilde.Ayrıca verdiğim bu şema

yeni kasa mk3.5 içindir.selamlar.MK 3 ler için ise rusların verdiği şema doğrudur.



@Serkan Karakoca bunları savaş usta ölçmüştü diye biliyorum

sinyal var evet bunları görmüştü ölçmüştü ölçü aleti ile
