Aktif Şehiriçi Güvenlik Sistemi (city stop) lidar sensörünün iç yapısını paylaşmak istedim.

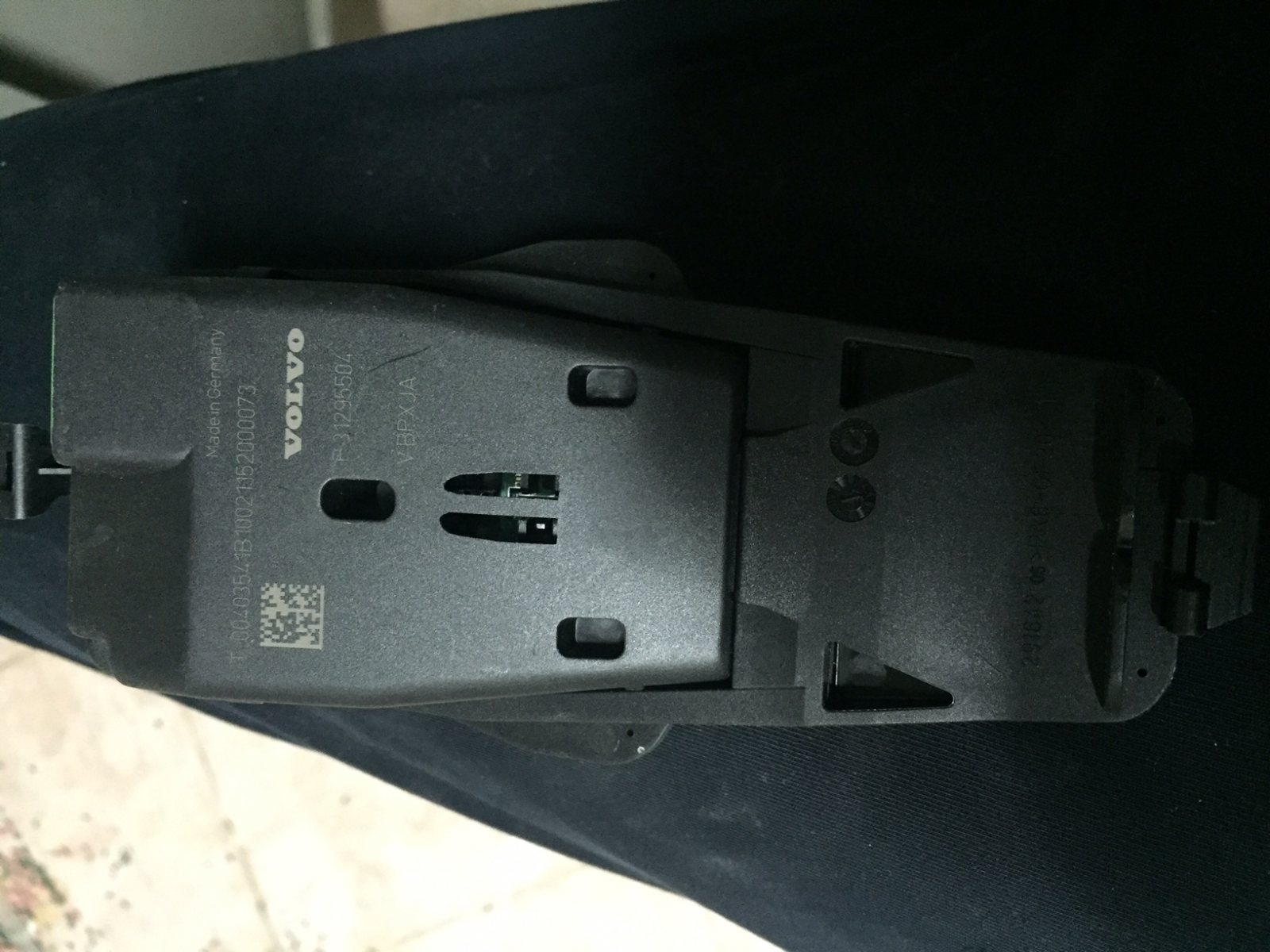

Dıştan görünüşü 1

 Dıştan Görünüş 2

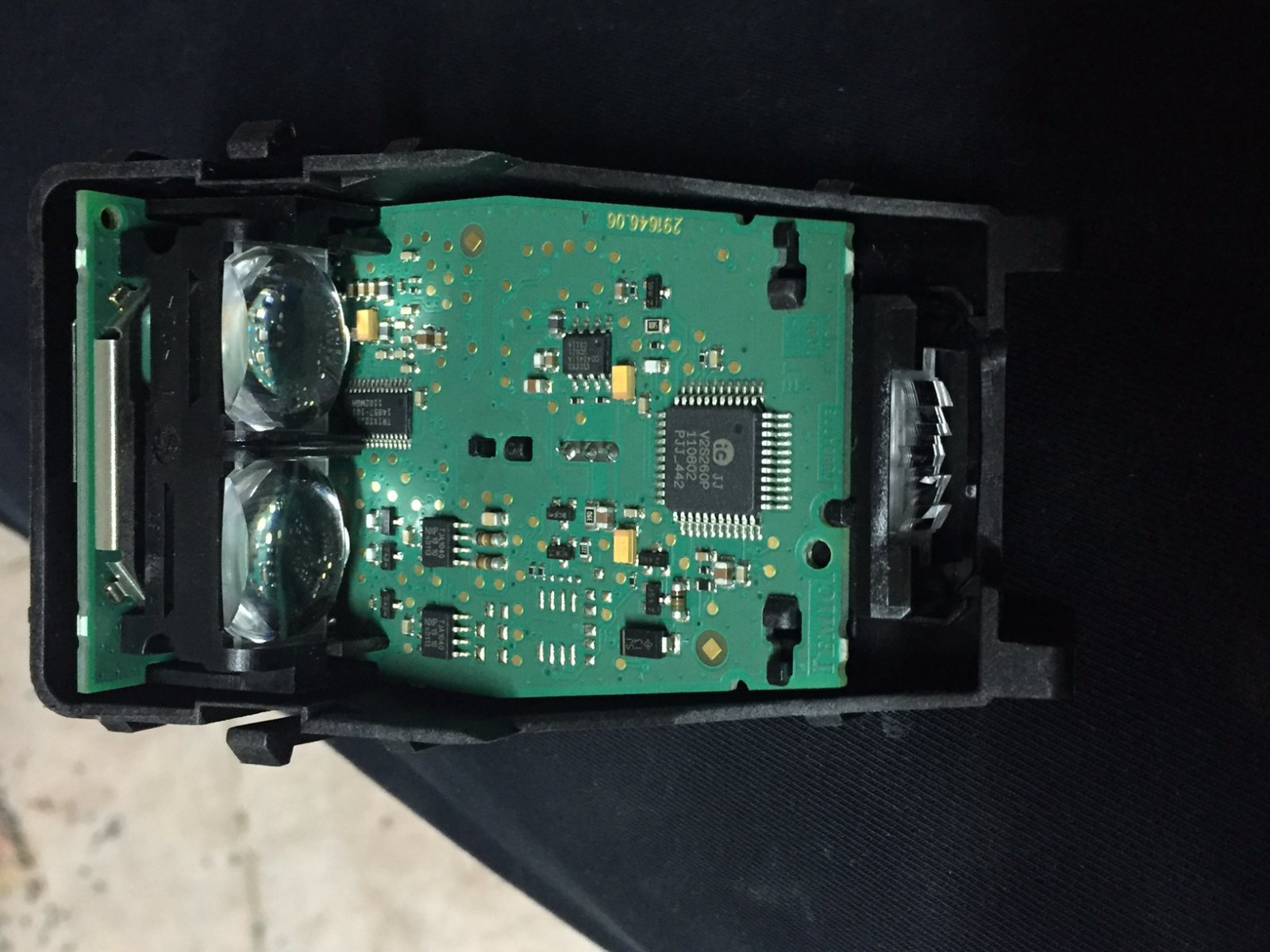

Ve içini açıyoruz

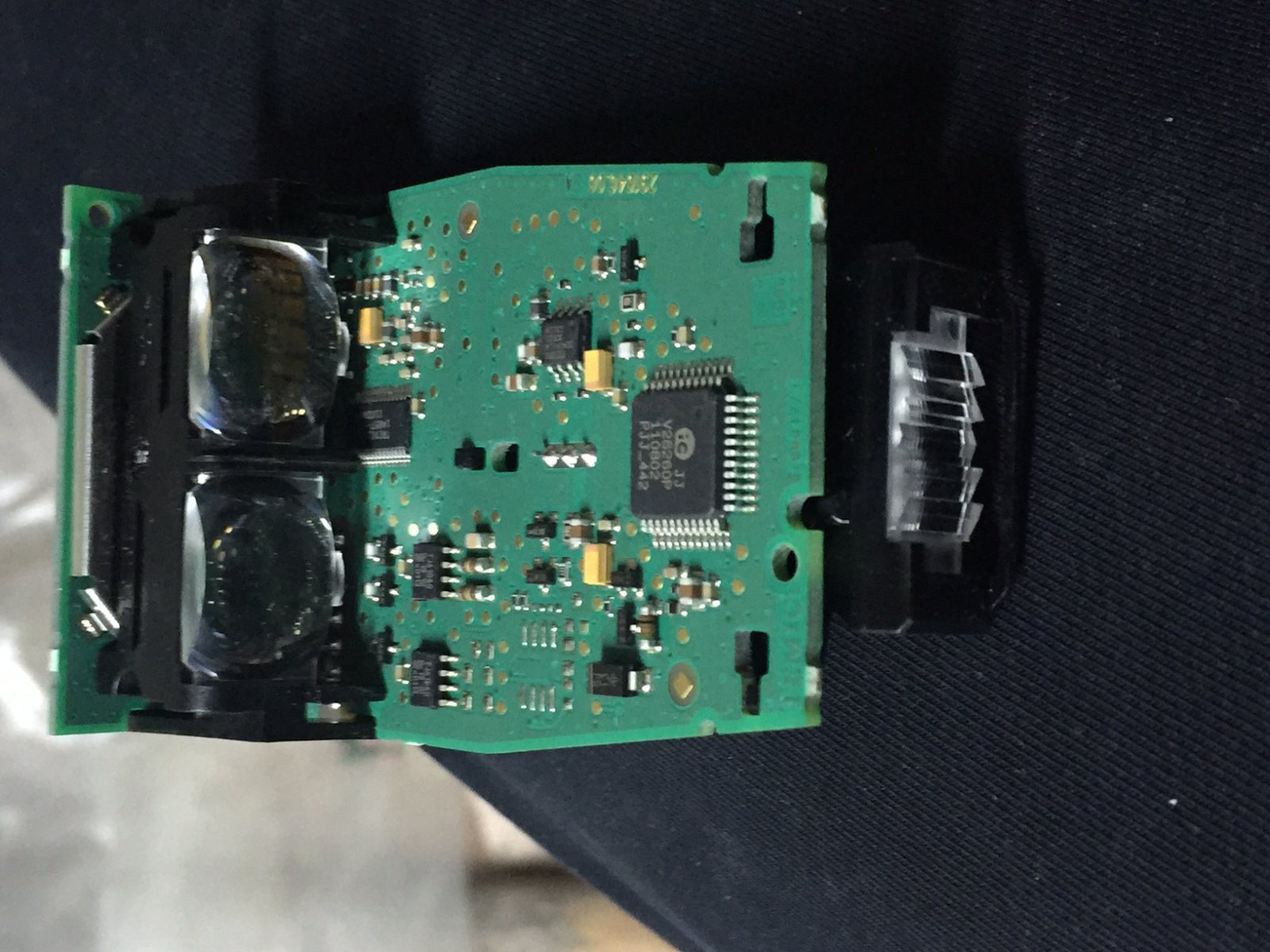

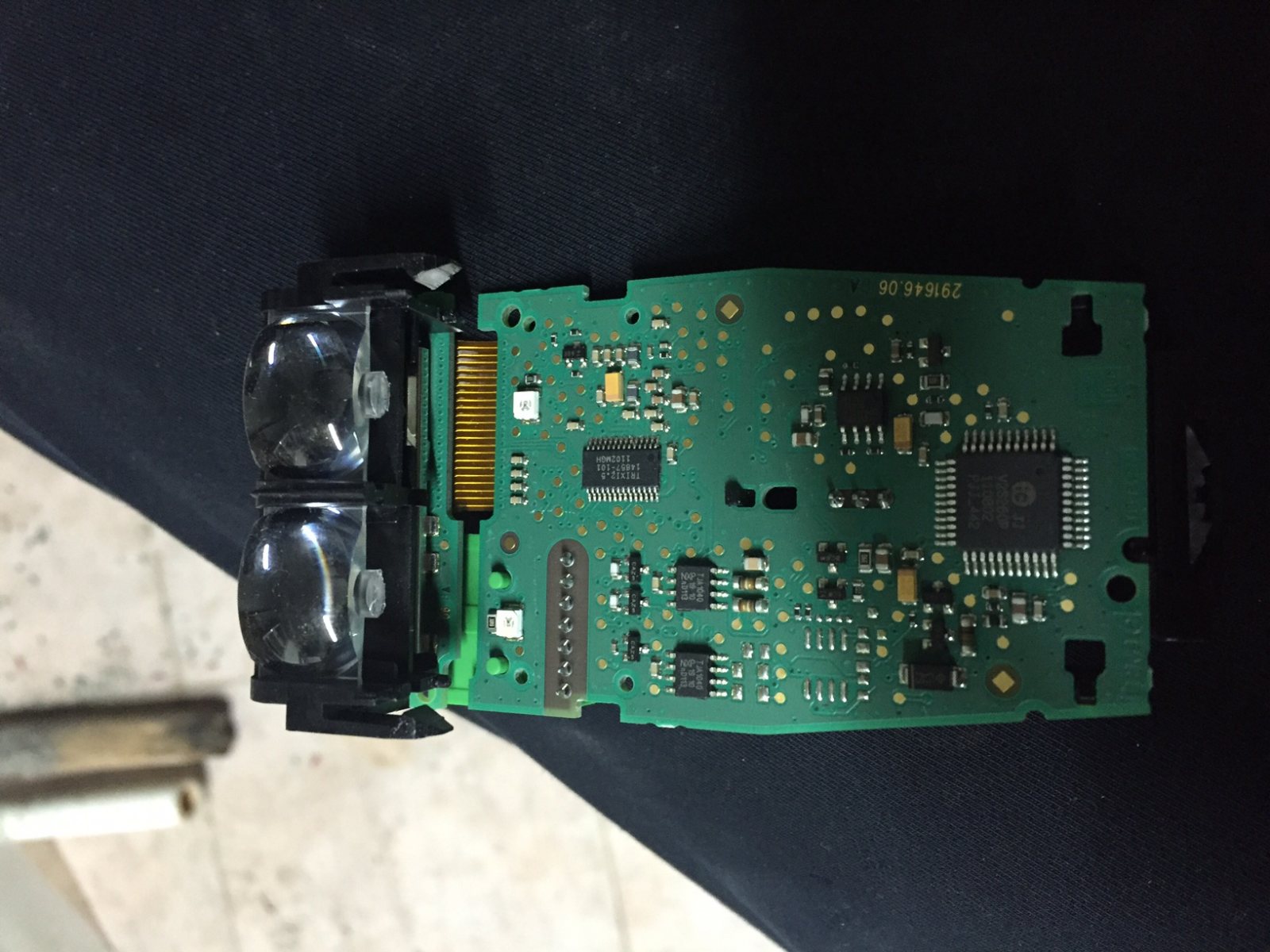

Bu merceklerde neyin nesi derken merceklerin altına da bakıyoruz.

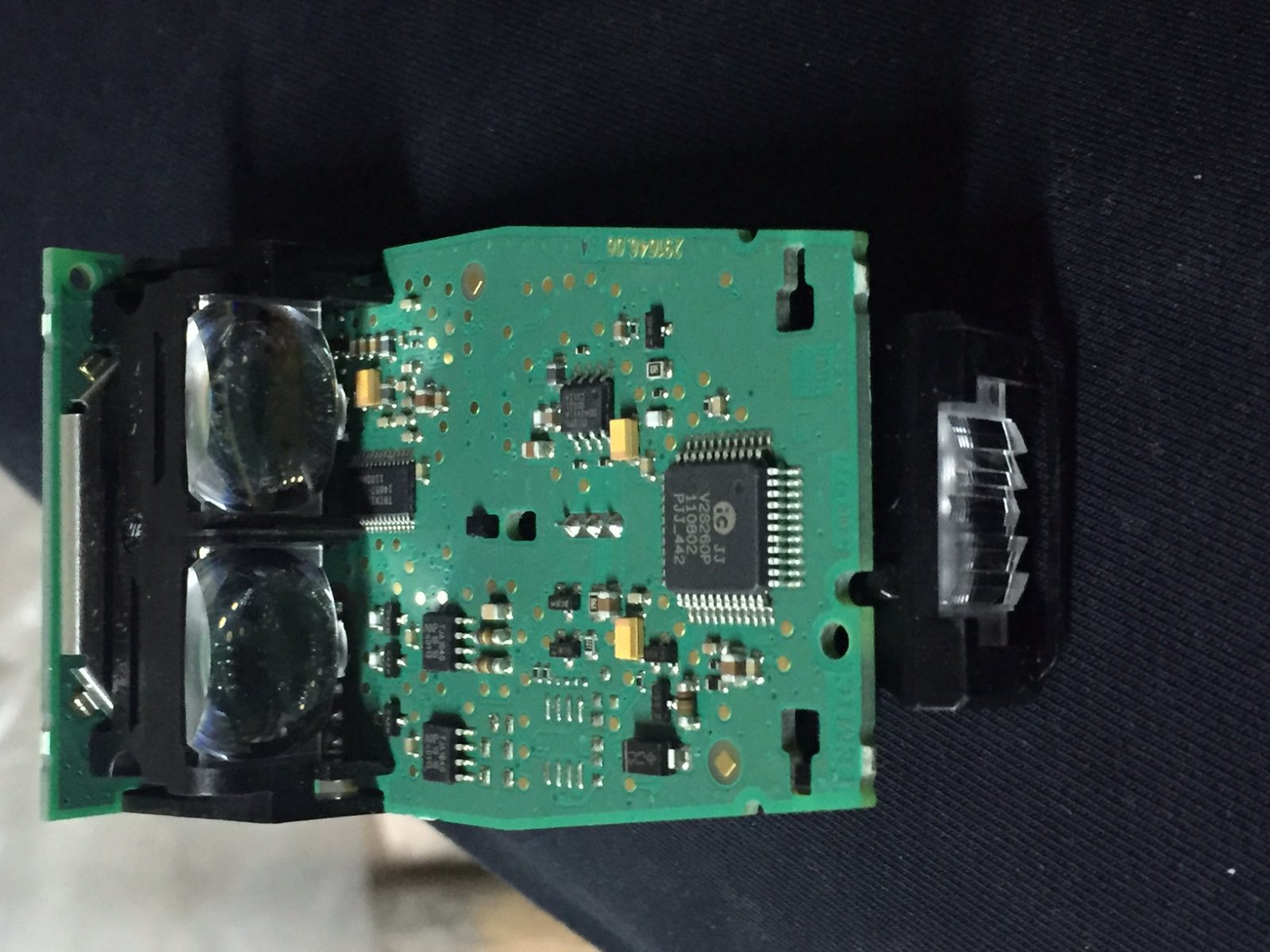

Biraz daha yakından



Neden iki tane var diye soran olursa cevabım bilmiyorum olacaktır



Neyse alttaki alıcıya geçelim.

,

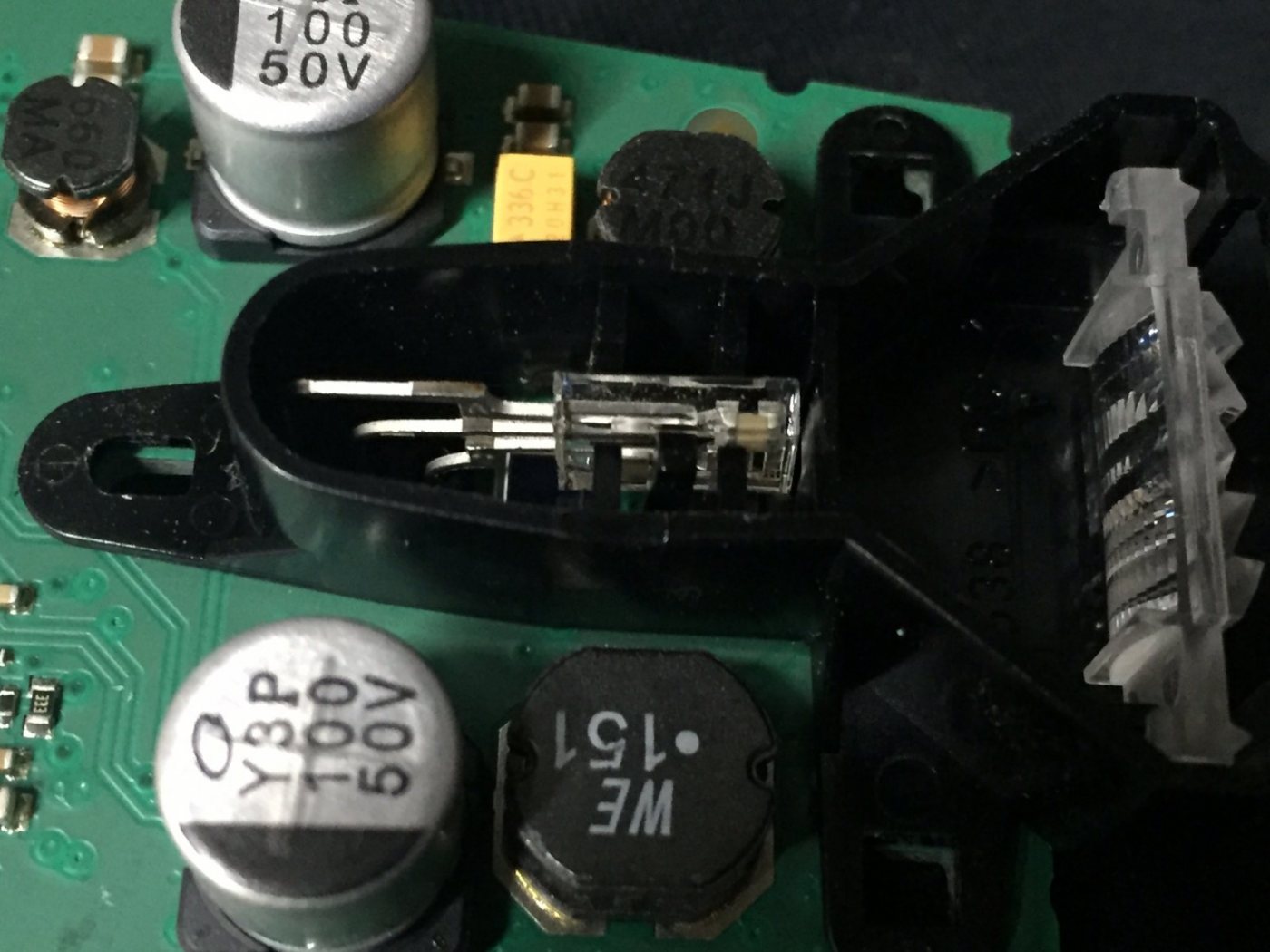

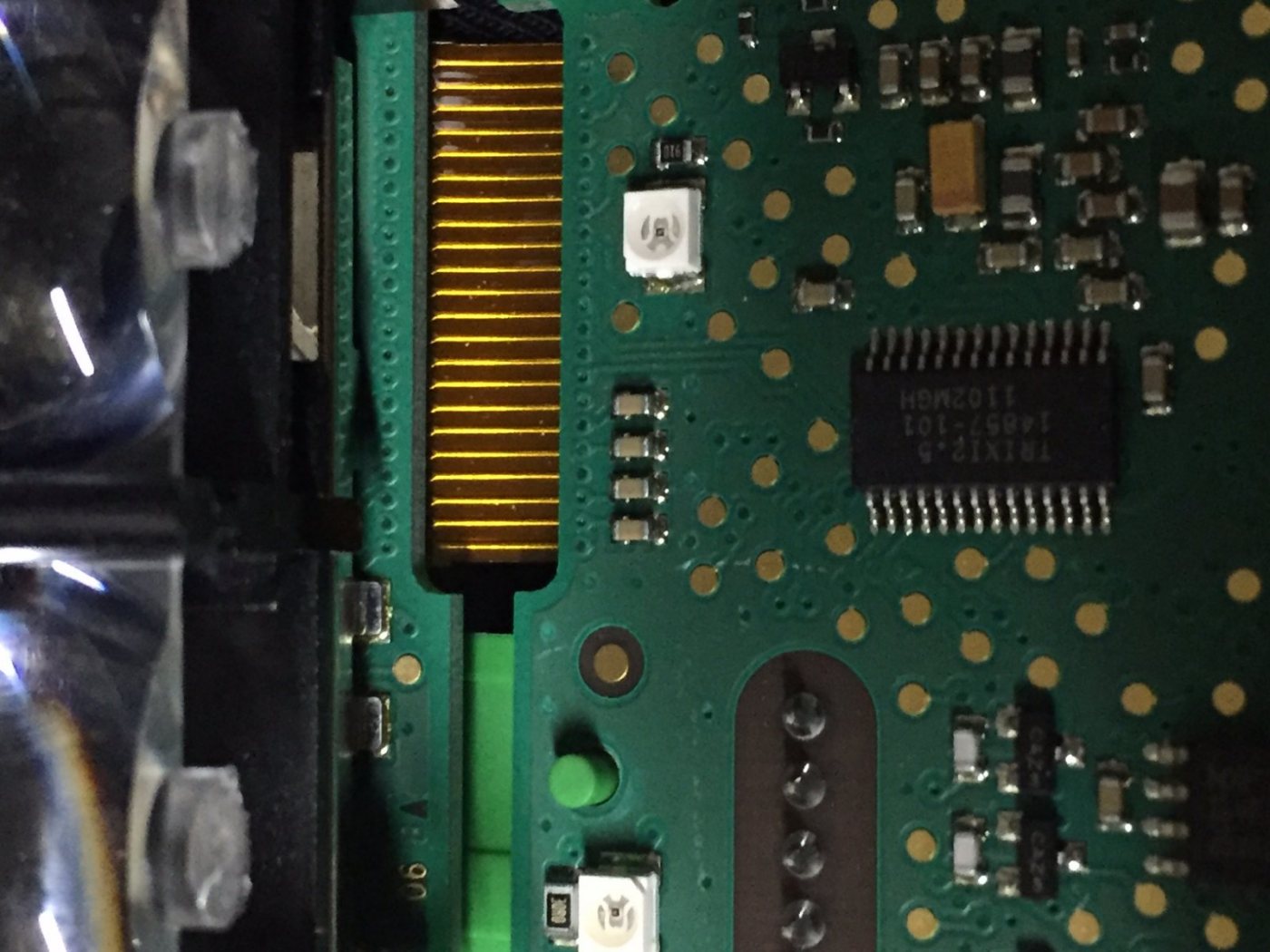

Biraz daha yakından bakalım alıcıya

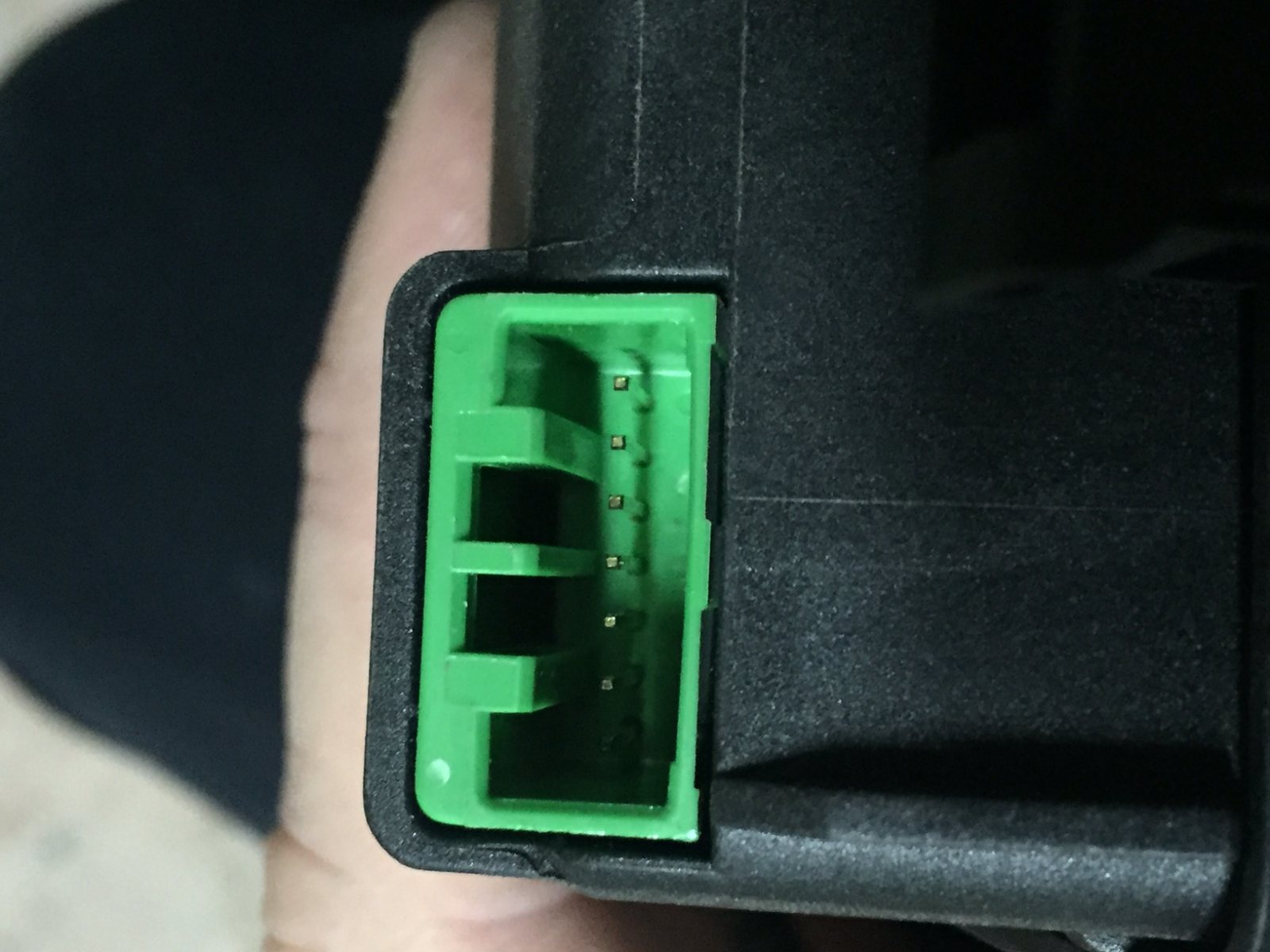

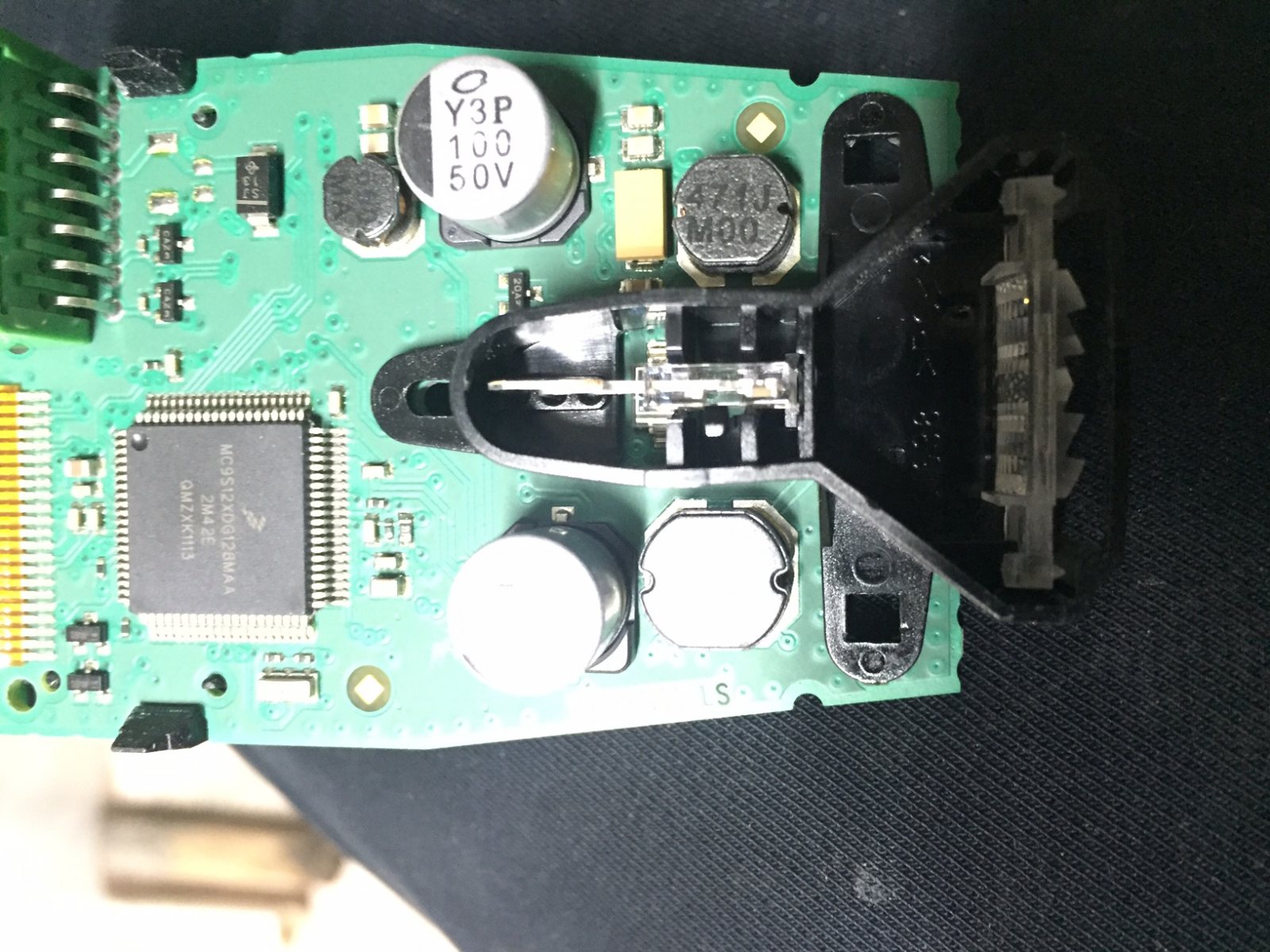

Sokette kaç pin var diye soranlar olabilir, şahsen ben sorardım



yaw işte elin adamı bir avuç devre ve yazılıma dünya para alıyor.. arge ye harcamış çünkü, yoksa maliyeti 20 dolar tutmaz.

laser yazıcıyı sökünde bakın onun içi daha karmaşık.. laser aynada yansıyıp tambura iz bırakıyor(ki bu ayna fıldır fıldır dönüyor), ize toner yapışıyor, onuda gidip kağıda fırınlayarak basıyor. akıllara zarar.. nasıl beceriyor veya nasıl bulmuşlar diye insan kendi kendine sormadan edemiyor.

Bazen benim araç aktif city stop çalışmıyor uyarısı veriyor acaba sensörlerin önüne camdaki kir pislik geldiği için bu hatayı alıyor olabilir miyim.

6 dakika önce, Özer Aksu said:

Bazen benim araç aktif city stop çalışmıyor uyarısı veriyor acaba sensörlerin önüne camdaki kir pislik geldiği için bu hatayı alıyor olabilir miyim.

O uyarıyı  vermesi için camın baya baya ama baya baya kirli olması lazım.

Bez falan örtünce, ya da kar kapatınca veriyor. Onun haricinde yapmıyor.

11 dakika önce, Özer Aksu said:

Bazen benim araç aktif city stop çalışmıyor uyarısı veriyor acaba sensörlerin önüne camdaki kir pislik geldiği için bu hatayı alıyor olabilir miyim.

Görünüşe göre evet bu yüzden o hatayı alıyorsunuz.

Araç çalışırken kapatıp 2. kez çalıştırmak istediğimde bu alarmı verdiğini de görmüştüm.

8 saat önce, Çağlar Kasımoğlu said:

Neden iki tane var diye soran olursa cevabım bilmiyorum olacaktır



Bu basit bir LIDAR sensörü (Light Detection And Ranging - Işık tanıma ve mesafeleme), gözün birinden gözü rahatsız etmeyen/görünmeyen bir lazer ışığı gönderiliyor, diğerinden yansıması algılanıyor, gidiş geliş arasındaki farktan da mesafe hesaplanıyor.

2 saat önce, Mehmet Demir said:

yaw işte elin adamı bir avuç devre ve yazılıma dünya para alıyor.. arge ye harcamış çünkü, yoksa maliyeti 20 dolar tutmaz.

laser yazıcıyı sökünde bakın onun içi daha karmaşık.. laser aynada yansıyıp tambura iz bırakıyor(ki bu ayna fıldır fıldır dönüyor), ize toner yapışıyor, onuda gidip kağıda fırınlayarak basıyor. akıllara zarar.. nasıl beceriyor veya nasıl bulmuşlar diye insan kendi kendine sormadan edemiyor.

Volvo'da şu parça 1200 TL civarı. Ar-Ge'nin maliyetini kat kat çıkartmışlardır bence :))



Volvo'larda standart bir özellik ve 50 km/s hıza kadar aktif. Araçla, öndeki cisim arasındaki hız farkı 15km/s'e kadarsa çarpışmadan durduruyor. Daha yüksek ise yine müdahale ediyor yavaşlatıyor fakat vurabilme ihtimali yüksek...

1 saat önce, Cem Boneval said:

Bu basit bir LIDAR sensörü (Light Detection And Ranging - Işık tanıma ve mesafeleme), gözün birinden gözü rahatsız etmeyen/görünmeyen bir lazer ışığı gönderiliyor, diğerinden yansıması algılanıyor, gidiş geliş arasındaki farktan da mesafe hesaplanıyor.



Bence üstteki iki lazer ışık yollayıcı.



Alttaki daha büyük olan ve tek olan algılayıcı gibi birşey.



Üstteki aynı şekilde olan mercekli lazerlerin yapısı birebir aynı. Sadece konumları biraz farklı. Sanırım buda yüksek-alçak araçları algılayabilmek için.





23 dakika önce, Çağlar Kasımoğlu said:

Bence üstteki iki lazer ışık yollayıcı.

Alttaki daha büyük olan ve tek olan algılayıcı gibi birşey.

Üstteki aynı şekilde olan mercekli lazerlerin yapısı birebir aynı. Sadece konumları biraz farklı. Sanırım buda yüksek-alçak araçları algılayabilmek için.

Aynen öyle, ben detaylı yazmaya üşenince eksik kalmış





2 saat önce, Özer Aksu said:

Bazen benim araç aktif city stop çalışmıyor uyarısı veriyor acaba sensörlerin önüne camdaki kir pislik geldiği için bu hatayı alıyor olabilir miyim.

Camda çatlak veya dıştan kirlenme yoksa içten tozlanmış olma ihtimali yüksek.



Eliniz yatkınsa üniteyi söküp, camı içten silin ve sensörlerde tozlanma varsa dıştan rahatça silebilirsiniz.



Eliniz yatkın değilse yetkili servisler 10 dakikada temizliyor.





Resimde görülen bölümün yanında ön tamponun oralarda radar ve konsolun içinde bir yerlerde modülü var görünüyor (ford için).

Yeni teknolojiler genelde pahalı çünkü herkes üretemiyor, patentine sahipseniz fiyatları belirliyor oluyorsunuz.

22 dakika önce, Murat Kavuk said:

Resimde görülen bölümün yanında ön tamponun oralarda radar ve konsolun içinde bir yerlerde modülü var görünüyor (ford için).

Yeni teknolojiler genelde pahalı çünkü herkes üretemiyor, patentine sahipseniz fiyatları belirliyor oluyorsunuz.

onlar adaptif cc için, aktif şehir içi güvenlikte yok.

14 saat önce, Özer Aksu said:

Bazen benim araç aktif city stop çalışmıyor uyarısı veriyor acaba sensörlerin önüne camdaki kir pislik geldiği için bu hatayı alıyor olabilir miyim.

Tehlikeyi fark edip hız limitlerinin üstünde olunca yb bu bilgiyi veriyor.en azından benim araçta  böyle

Nedense bu sensörün çalıştığını benim araçta hiç görmedim sorun ne olabilir

Tehlikeyi fark edip hız limitlerinin üstünde olunca yb bu bilgiyi veriyor.en azından benim araçta  böyle [emoji4]

Daha bir kaç saat evvel beceriksizin biri önüme adadan dönmek için kırdı ve bizim zamazingo devreye girip kazıkladı. İlk başta ne heyecan yaptın koçum desemde sonra kendisine teşekkür ettim. ☺
