“ER-OL

Önerilen Mesajlar

Motor



56ded53c6f190_MotorSigorta.png.96087271856ded53a951a6_MotorSigorta1.png.233259f356ded539ae4c7_MotorSigorta2.png.b32d5c4156ded538228fa_MotorSigorta3.png.b7b5650356ded5360cff1_MotorSigorta4.png.39d6224d56ded534442b0_MotorSigorta5.png.beec62d4



Yolcu kısmı



56ded556bd28c_YolcuSigorta.png.c376dae5b56ded554f1798_YolcuSigorta1.png.bfd5abfb56ded553d3a77_YolcuSigorta2.png.8d7b5a2156ded55190071_YolcuSigorta3.png.6f6a335956ded54f7a701_YolcuSigorta4.png.390c9546



Bagaj kısmı



56ded5719df2a_BagajSigorta.png.af24651be56ded57089989_BagajSigorta1.png.b42e062256ded56e5b222_BagajSigorta2.png.70e40a7856ded56b63a77_BagajSigorta3.png.ba4fad1c56ded568cfec9_BagajSigorta4.png.55141eef



Sigortala Amper değeri ve rengi



Sigortalar.png.daff25c8051de952e184271b2



NOT: Makyajlı kılavuzundan alınmıştır. Makyajsız için farklı donanımlar olabilir kılavuzu kontrol ediniz :yeah:

Bu iletiyi paylaş


İleti bağlantısı
Diğer sitelerde paylaş
43 dakika önce, Teoman Saraç said:

Tesekkurler. Simdi sorulara gelelim :) Burda kullanılmıyor denilen sigortalarda elektirik varmi? Onlardan herhangi birinden ceksek olurmu?



Kendim gibi acemiler için anlatayım :) Elektrik sigortaya bir kaç grup olarak geliyor. Sigorta bağlantı yerinin  bir ayağı dolu, bir ayağı boş oluyor. Boş olan kısma kablo bağlamak için uygun pin'i bulmak gerekiyor. Kamera için 31 numara boştu, biz de 31 numaraya bağladık (bizim aracın kitapçığında da zaten 31 numara kamera için yazıyordu). Usta, içinde değişik pinler olan bir kutu çıkardı, uygun olanı bulup taktıydı sigortaya.

Bu iletiyi paylaş


İleti bağlantısı
Diğer sitelerde paylaş


Kendim gibi acemiler için anlatayım Elektrik sigortaya bir kaç grup olarak geliyor. Sigorta bağlantı yerinin  bir ayağı dolu, bir ayağı boş oluyor. Boş olan kısma kablo bağlamak için uygun pin'i bulmak gerekiyor. Kamera için 31 numara boştu, biz de 31 numaraya bağladık (bizim aracın kitapçığında da zaten 31 numara kamera için yazıyordu). Usta, içinde değişik pinler olan bir kutu çıkardı, uygun olanı bulup taktıydı sigortaya.

Abi bak bu kanloyla alacas elektriği


Bu iletiyi paylaş


İleti bağlantısı
Diğer sitelerde paylaş
Bir saat önce, Doğan Kurban said:

Abi bak bu kanloyla alacas elektriği


Bu acayip şey de nedir? Kenardaki çıkıntıyı mı sigortaya giriyorsunuz?



Bizim usta böyle bir şey kullanmadı. Resimde görüldüğü gibi 31 no'lu çıkış (30'un üstü), sağ taraftaki ayak dolu, ama sol taraf boştu. Usta doğrudan oraya girmesi gereken pin'i buldu. Modülden gelen kabloyu pin'e lehimledi. Sigorta kutusunu söküp, orjinalindeki gibi arkadan giriş yaptı. Son olarak da sigortasını bağladı.




Murat Kavuk tarafından düzenlendi

Bu iletiyi paylaş


İleti bağlantısı
Diğer sitelerde paylaş

Günaydınlar. Evet Murat hocam, tahmin edeceğin uzere biz kesip bicmeden pek yana degiliz. Bu kabloyu aldik, ve bunu sigortaya ustunede normal sigorta bağlayıp uclarinida kamera kablosuna baglayacagiz. Düşüncemuz bu Doğan la beraber. 15 gunce Dogan verdi siparisi bir kac gün icinde elimizde olur. Benim ayrica bir sorum daha var: simdi biz bunlari kamera surekli calissin , kayitta olsun diye yapiyoruz; peki kameradaki sd karti kontrol etmek istedigimizde sadece kamerayi kapatip sd karti almak yetiyormu? Yani bir anda sd yi cikartirsak içindeki verilere zarar verirmiyiz? Son olarak kamera kaydi sd karta yaparken belli bir sure gecmesi gerekirmi? Tesekkurler. :)

Bu iletiyi paylaş


İleti bağlantısı
Diğer sitelerde paylaş

Düşündüm de hiç uğraşmaya gerek yok. Sigorta kutusunda boş biryerden alıp bağlayacam. Aman 20 dk daha kayıt yapsın bea ooof onlamı uğraşacam. Akşam kamerayı hazırlıyımda cumartesi montajını yapıyım.

Bu iletiyi paylaş


İleti bağlantısı
Diğer sitelerde paylaş
7 saat önce, Teoman Saraç said:

Günaydınlar. Evet Murat hocam, tahmin edeceğin uzere biz kesip bicmeden pek yana degiliz. Bu kabloyu aldik, ve bunu sigortaya ustunede normal sigorta bağlayıp uclarinida kamera kablosuna baglayacagiz. Düşüncemuz bu Doğan la beraber. 15 gunce Dogan verdi siparisi bir kac gün icinde elimizde olur. Benim ayrica bir sorum daha var: simdi biz bunlari kamera surekli calissin , kayitta olsun diye yapiyoruz; peki kameradaki sd karti kontrol etmek istedigimizde sadece kamerayi kapatip sd karti almak yetiyormu? Yani bir anda sd yi cikartirsak içindeki verilere zarar verirmiyiz? Son olarak kamera kaydi sd karta yaparken belli bir sure gecmesi gerekirmi? Tesekkurler. :)



Sizin uygulamada Doğan'ın söylediği kabloyu kullanmak daha mantıklı, öbür türlüsü gereksiz eziyet olur. Ama biz de kesip biçme yapmadık. Elimizdeki kablonun ucuna pin bağlayıp, orjinal tesisatın aynısını yaptık.

Bu iletiyi paylaş


İleti bağlantısı
Diğer sitelerde paylaş
5 dakika önce, Murat Kavuk said:



Sizin uygulamada Doğan'ın söylediği kabloyu kullanmak daha mantıklı, öbür türlüsü gereksiz eziyet olur. Ama biz de kesip biçme yapmadık. Elimizdeki kablonun ucuna pin bağlayıp, orjinal tesisatın aynısını yaptık.

Aynen hocam onu yapacağız. Sorumu tekrarlayım herhangibir boş olan yere bu kabloyu taksak olurmu?  Birde sizin yoplladığını zresim torpido altındaki sigortamı?

Bu iletiyi paylaş


İleti bağlantısı
Diğer sitelerde paylaş
12 dakika önce, Teoman Saraç said:

Aynen hocam onu yapacağız. Sorumu tekrarlayım herhangibir boş olan yere bu kabloyu taksak olurmu?  Birde sizin yoplladığını zresim torpido altındaki sigortamı?



Yok, arka taraftaki sigorta (burada Bagaj Bölmesi diye geçiyor).

Soru konusunda tecrübeli arkadaşlar daha iyi cevap verir. Benim gördüğüm, akü çıkışında ana sigorta var. Toplamda alacağınız güç, aküden ilgili gruba verilebilecek toplam akımı geçmemeli diye düşünüyorum. Zaten geçerse, akü sigortası atacaktır :)

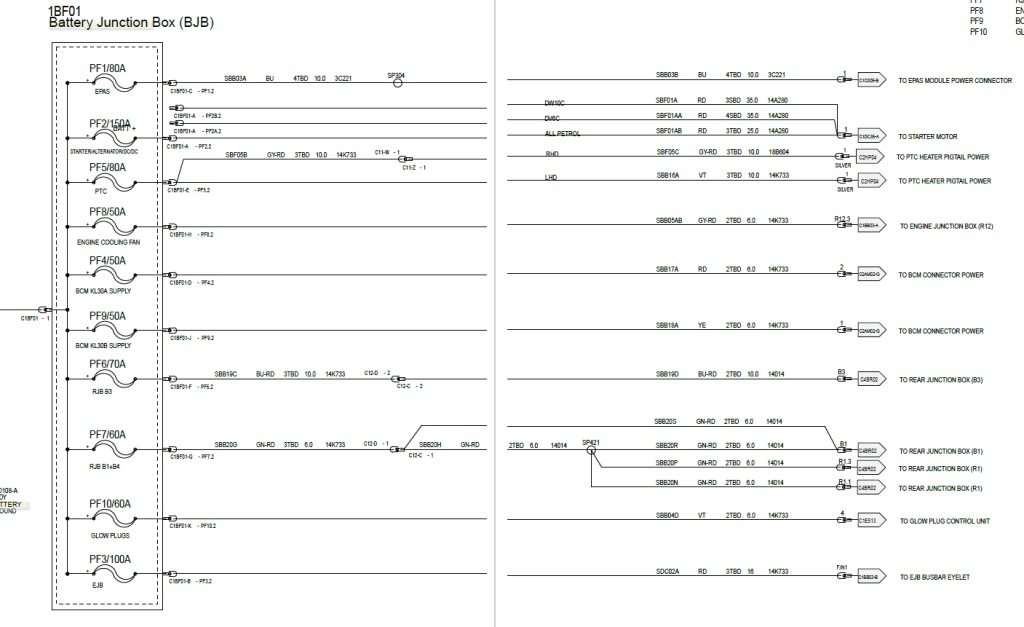

resim c-max tesisat şemasından:




Murat Kavuk tarafından düzenlendi

Bu iletiyi paylaş


İleti bağlantısı
Diğer sitelerde paylaş
