Focus 3 Elm327 ile Aktif Hale Getirilebilen Özellikler [Hill Holder Eklendi]

[Ozan Kar]

Bugun km ayarlamaya çalışırken, Alperen abinin arabayı çökerttim. Anahtarı çeksem bile gösterge farlar vs çalışmaya devam ediyordu bagaj açılmıyordu araba çalışmıyordu. Ayrıca kmyide ayarlayamadık, neyseki akü kutup başını söküp takınca düzeldi de rahatladık. Yani bu tip riskleri göze almanız lazım.



Bu işlemlerin bir zararı olup olmayacağı çok soruluyor. Hill Holder üzerinden açıklamaya çalışayım. Siz aracınızı Titanium yada style aldığınızda hill holderın çalışmasını sağlayan parçalarda hiç bir değişiklik olmuyor. Ancak Ford yada Otosan muhtemelen satış stratejisi olarak bu özelliği titanium dışında KAPALI olarak kodluyor. Bu aynı parçaların ne şekilde çalışacağını belirleyen "config" kısmı var bilgisayar buradan değerleri okuyup ona göre bazı aksamları çalıştırıyor yada çalıştırmıyor. Hill holderı aktive etmek için yaptığımız işlemde bu konfigrasyonu düzenlemek. Yani Fordun style ile titanium üretirken yaptığı değişikliği aynen uygulamak. Bu nedenle bu işlemin sorun çıkartması mümkün değil (Esas sorun, bu işlemi yaparken oluşabilecek en kötü seneryoda beyin zarar görebilir ki gerek yaptığım uygulamalarda gerek burda gerek rus forumlarında hiç duymadım, daha hafif sorunda işler karışır akü kutup başını söküp takınca düzelir). Ancak, başka bir sorundan ötürü bu parçalarda sorun olursa ve servis (yada otosan) böyle bir değişikliği farkederse her ne kadar alakasız olsada, bunu kullanmaktan çekinmeyecektir diye düşünüyoruM. Yine ancak, böyle bir durumda servise gitmeden önce bu değişikliği eski haline getirmek çoğu durumda mümkün olacaktır*. Belki biraz teknik yazmış olabilirim, anlamayan olursa bir kaç kere tekrar okumasını rica edeceğim, olmazsa konu içinde yazılırsa ve daha önce cevaplanmamış bir soru ise elimden geldiğince cevaplarım.

*:teknik olarak böyle bir değişikliğin yapılıp geri alındığını anlamakta tabi ki mümkün ancak araçlarımızda bu uygulamanın olduğunu SANMIYORUM.

Özetle kabloyu araçtan söktükten sonra, bu işlemlerle ilgili %99.99 sorun yaşamazsınız.



Program temel olarak IDS(fordun kendi yazılımı) ile ayarlanabilen değişiklikleri yapmaya yarıyor.



ÖNEMLİ UYARI

Program hem USB hemde Bluetooth cihazla çalışabiliyor ancak bluetooth sorun çıkarabiliyormuş, kablo tavsiye ediliyor.

Programla işlem yaparken çeşitli arıza kodları oluşabiliyor, FORscan vb bir programla bunları silmek gerekiyor. Standart ELM tüm modullerdeki kodları silemiyor ancak kalmasının bir zararı olmaz.

Bu programla yalnızca yazılımsal değişiklikler yapabilirsiniz, örneğin aracınızda bluetooth modulu yoksa ve var olarak yazarsanız ya çalışmaz yada arıza verir.

Okuma ve yazma sırasında araç ilginç tepkiler verebilir normaldir.



DAHA ÖNEMLİ UYARI

Daha önce IDS ile benzer değerlerle oynarken araç kafayı yemişti, sanki aküsü yokmuş gibi davranıyordu. Bu yüzden bilmediğiniz veya gereksiz değerleri değiştirmeyin. Böyle bir durumda aracı çektirmek veya usta getirmek gerekebilir. Neyseki, araç o halde iken bile OBDden ulaşılıp fabrika çıkışlı değerler geri yüklenip düzeltilebiliyor, bu program da bunu yapabiliyormu bilmiyorum.



program: http://ford.xtlt.ru/FoCCCus/

(son sürümü indirin)

(Makyajlı focus için en az 0.8.6)



Bu linkten aracınızdaki varsayılan değerleri ve alternatiflerini görebilirsiniz:

http://ford.xtlt.ru/ab/



Fotoğrafta örneği görülen ELM327 Kablonuzu bilgisayara ve arabaya bağladıktan sonra programı açıp devam ediyoruz. Aracın OBD portu, far kumandasının altındaki gözün arkasında, bu gözü açıp kenarlarından esneterek tamamen aşağıya doğru açtığınızda alt tarafta beyaz soketi görürsünüz.



Kablo ve araca montaj anlatımı:





Spoiler



20.03.2014 - 16:25 tarihinde, Hakan G. yazdı:









Resimlerde de görüleceği gibi kapağı çıkartın. Ardından elinizle hafif yanlardan sıkarak üstteki iki tırnaktan kurtarın. Kapak aşağıya inince karşınızda beyaz soket çıkacak.









Öncelikle programın kullanımı:(kurulum gerekmez zipi açtıktan sonra programı çalıştırmanız yeterli)

Not: Tüm işlemlerde kontak AÇIK motor KAPALI olacak.



Programı açtığınızda aşağıdaki gibi bir ekran geliyor

1) ELM adaptörünüzün bağlı olduğu portu seçiyorsunuz

2) ELM adaptörünüzün hızını seçiyorsunuz(%99 38400 dür ancak hata alırsanız farklı değerleri deneyebilirsiniz veya FORscan kaçla bağlanıyor bakabilirsiniz). Veya otomatik seçeneğini kullanabilirsiniz. Yeni sürümlerde "Maximize Speed" Seçeneği var, bu seçenek bazı kablolarda çalışmıyor. Hata alırsanız bu seçeneği iptal edin.

3) Open tuşuna basıyorsunuz

Sonrasında aşağıdaki ana ekran geliyor

1) Read From BCM tuşuna basarak aracın gem modulundeki değerleri okuyorsunuz.

2) Değerler okunurken %100 olana kadar bekliyorsunuz, eğer ilerlemiyorsa yada hata veriyorsa 1. adımı tekrarlayın.

3) İstediğiniz değişiklikleri yapıyorsunuz

4) Write to BCM butonunu tıklayarak değişiklikleri araç üzerinde kayıt ediyorsunuz.



İşe yarayan fonksiyonlar (aksi belirtilmediği sürece modifiyeli elm gerekmez)

1) Otomatik kilitleme

#32 Automatic locking by speed seçeneğini Automatic Locking olarak değiştirin.

2) Lastik Ebatı

#51 Tire circumference ve #70 Tire dimension seçeneğini istediğiniz değere getirin.

3) Hill Holder. (Araçta ESP olması gerekir)

#218 HillLaunch Assist seçeneğini 02- With Hill Launch Assist değerine getirin, kaydettikten sonra yukarıdaki ABS menusunden Initialize ECU butonuna tıklayın.

4) Lastik basınç uyarı sistemi.

Not: çalışma prensibi abs sensörünü kullanarak tekerlekler arasında hız farkı varmı diye bakmak. Yani pasif bir sistem. Var olan değerleri kaydedince bunları öğrenmesi için bir kaç km kullanmak gerekiyor, lastik basıncı düştüğünde ise aynı şekilde farkı görebilmesi için bir kaç km kullanılması gerekiyor. Ayrıca bütün basınçlar eşit düştüğünde sistem bunu algılamıyor. Yani sistem uyarı vermezse basınçlar normal demek doğru olmayabilir, ama uyarı verirse bi değişiklik var demektir.

#101 Tire pressure monitoring system seçeneğini 44- Deflation Detection System değerine getirin, kaydettikten sonra yukarıdaki ABS menusunden Initialize ECU butonuna tıklayın. Son olarak ayarlardan var olan basıncı kaydetmeniz gerekiyor.

5)Kapılar kilitlenince kısa korna çalma. (herkeste çalışmıyor)

Açık kalan kapı olursa çalmaz.

#147.  Unknown yapıp yanına elle 04 yazın.

6) 120 km/s'de sesli uyarı. Hız 121'de kısa bir bip sesi var

#44 parametresini 03 olarak ayarlayın.



Ayrıca eklediğiniz modullerin aktivasyonunu yapabilirsiniz.



Kilometre ayarlama

Bu işlem için ELM327 adaptörünüzün MS-CAN desteklemesi gerekmektedir, standart adaptörü modifiye ederek bu özelliği kazandırabilirsiniz, googledan nasıl yapılacağına ulaşabilirsiniz. Ayrıca sadece yukarı yönde ve o anki km 1000den küçükse yapabilirsiniz.

1) Yukarıdaki anlatımın programı açma kısmını uygulayın

2) Yukarıdaki bölümlerden IPC seçeneğine tıklayın

3) Odometer bölümündeki Read butonuna tıklayın, kutuda o anki km yazacaktır.

4) Yeni değeri yazıp Set butonuna tıklayın.

Not: security mode vs yazan bir hata alırsanız önce Central Config kısmından BCM ve/veya IPCyi okuyun (Read from BCM").

Çok Önemli: Eğer ayarladığınız KM 1000den büyükse geri dönüşü yoktur.

Ve tekrarlanamaz yani örneğin, göstergedeki km 100 gerçek km 20000 siz önce 10000 sonra 20000 yapayım derseniz 10000de kalırsınız, sonrasında IDS gerekir. Tavsiyem öncesinde 1000den küçük bir değere ayarlayın(örneğin 900) sonrasında gerçek değere ayarlayın.



TFT (~=Büyük) Ekranlı Gösterge değişimi sonrası DTC silinmesi

Bu işlem için ELM327 adaptörünüzün MS-CAN desteklemesi gerekmektedir, standart adaptörü modifiye ederek bu özelliği kazandırabilirsiniz, googledan nasıl yapılacağına ulaşabilirsiniz.

Önce bilgi: Aracın konfigrasyonu BCM (body control module=gem=beyin)de tutuluyor, ayrıca yedek olarak IPC (instrument panel cluster=gösterge)de de tutuluyor. Göstergeniz herhangi bir sebeple değişirse IPC ve BCM arasındaki verilerde tutarsızlık oluşuyor. Bu yöntemle konfigrasyon BCMden okunup IPCye kaydedilirse bu DTCler silinir.



İşlem

1) Read From BCM tuşuna basarak aracın gem modulundeki değerleri okuyorsunuz.

2) Değerler okunurken %100 olana kadar bekliyorsunuz, eğer ilerlemiyorsa 1. adımı tekrarlayın.

3) ELMyi MSCAN moduna alıp Write to IPC butonuna basın, eğer ilerlemiyorsa tekrar deneyin.



Kumandadan camların açılması kapanması için basma süresi ayarı

Öncelikle bu işlem ile ilgili bilgi veren @Kadir Kocatürk'e teşekkürler.

Uzaktan kumanda ile camların açılması, kapanması için kumandaya basılması gereken süre ayarlanabiliyor. Bu değeri 0 veya 0.5 saniye yaptığınızda basılı tutmaya gerek kalmadan camların kapanması veya açılması sağlanabiliyor. Yani her kapıyı kilitlediğinizde varsa açık camların kapanması sağlanabiliyor.

1) Central Config kısmından "Read from BCM" yaparak okuyun, hata verirse tekrar deneyin.

2) Tools kısmının "Read/Write DID" kısmındaki ECUyu BCM olarak seçin, DID kısmına kapanma zamanı için EE39 açılma zamanı için EE40 yazıp Read butonuna basın. Fabrika değeri 06 yani 6*0.5=3 saniye. Bunu 00 veya 01 yapıp Write butonuna basın. İşlem sonrası her basışta camlar kapanacak veya açılacak.

Her bir artışın 0.5 saniyeye denk geldiğini @Kadir Kocatürk yazdı ancak benim denememde 02 yaptığımda bile epeyce basılı tutmak gerekiyor.

Yanlışlıkla açılmaların önüne geçmek için açılma için olan değeri fazla düşürmenizi önermem.

Bir diğer sorunda bu işlem sonrasında kapılar kilitli camlar açık bırakmanın bir yolunu bulamadım.





30.01.2019 - 14:16 tarihinde, Alper Sakallı yazdı:

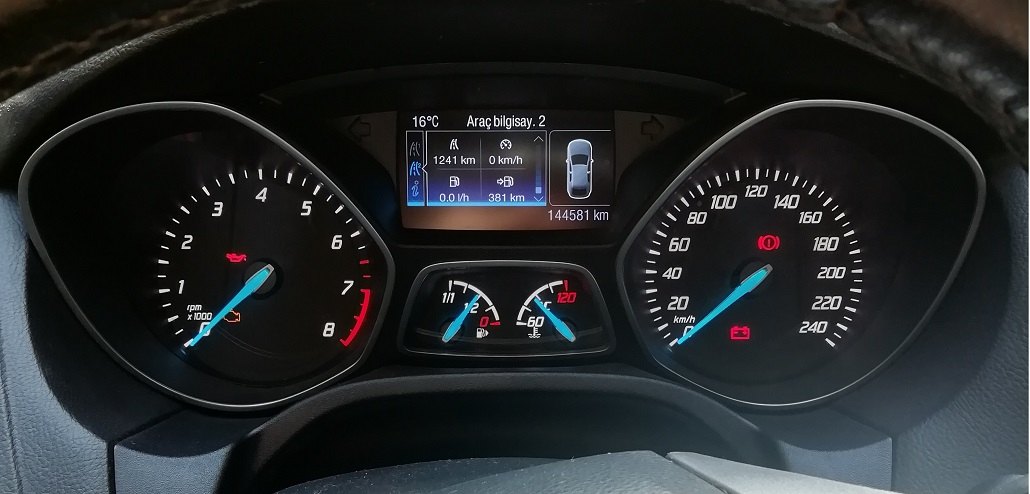

An itibariyle 2012 Focus Tit. aracımdaki mavi ekranı siyah ekran olarak değiştirdim ve 4'lü yol bilgisayarına Anlık Hızı ekledim.

ELS27 ve FoCCCus 8.4 ile gerçekleştirdim.



Yalnız IPC sekmesinden yazma konusunda sürekli "Can't write config into ECU" uyarısı aldım. Pes ettim.

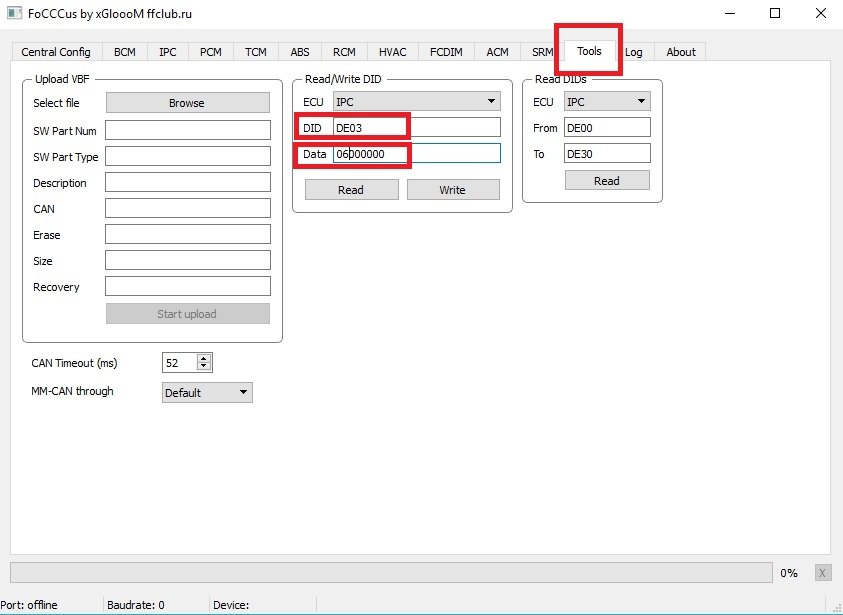

2. Seçenek olarak TOOLS kısmından DID seçeneğine DE03 yazıp READ dedim. DATA hanesinde çıkan 00000000 (Sekiz tane Sıfır)'ı 06000000 olarak değiştirip write dedim.

6'nın yerini ne kadar değiştirsem de en başa, yani yapılan kilometrenin yerine alamadım. Ortalama Yakıt yerine Anlık Hız oldu şuan. Bu sıralama hem Yol Bilgisayarı 1'de, hem de 2'de aynı oldu. Yani Yapılan yol, Anlık Hız, Anlık Tüketim, Menzil



Bu bilgileri bizimle paylaşan herkese teşekkür ederim.







30.01.2019 - 17:35 tarihinde, Alper Sakallı yazdı:

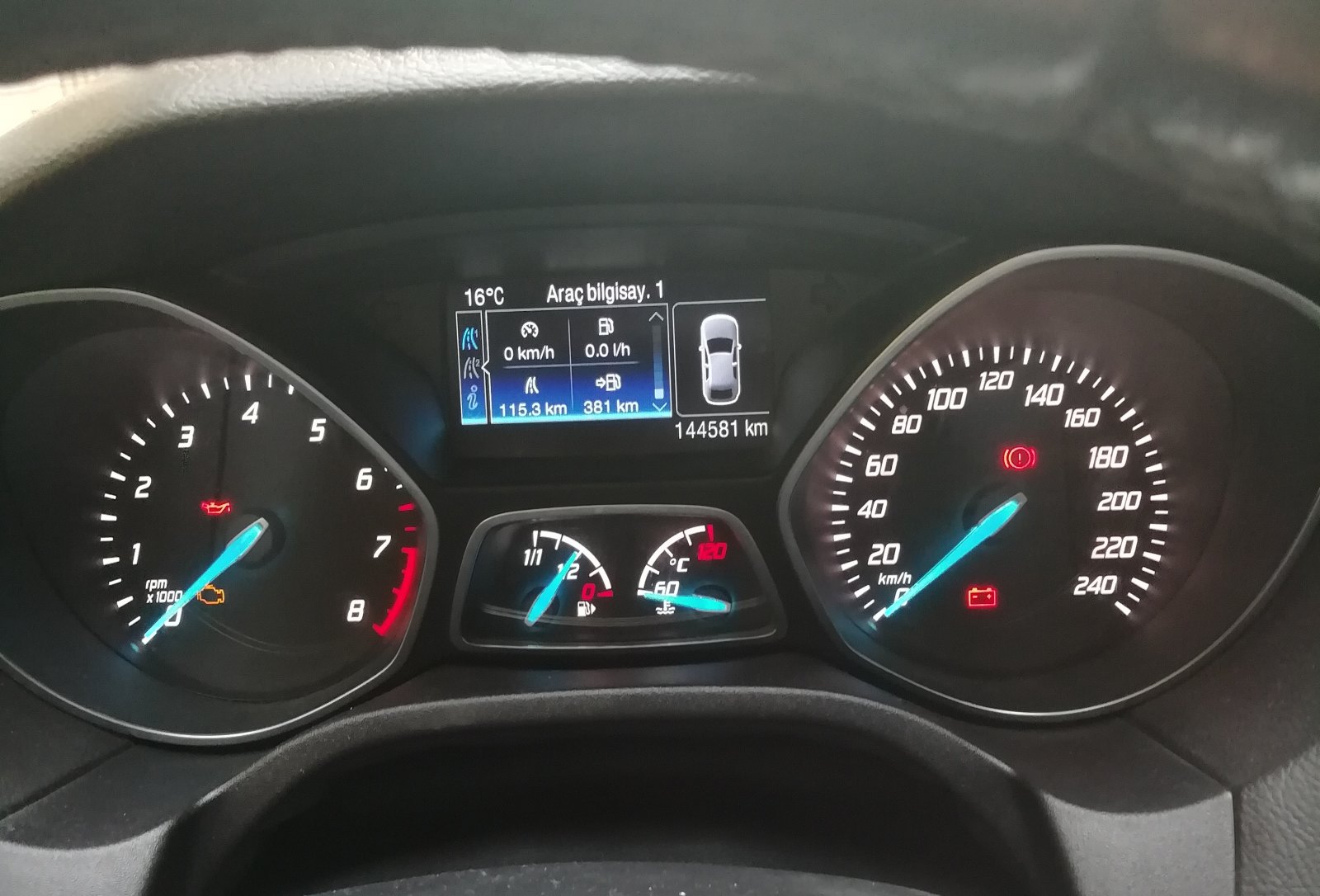

63700000 yazdım istediğim gibi oldu arkadaşlar.







Hangi kabloyu nereden alayım?

Rusların yaptığı elm327 özelliklerini taşıyan, yukarıda bahsedilen modifiye işlemine sahip ve bunu düğme ile değil ihtiyaca göre kendi yapabilen ayrıca elmye göre çok daha hızlı olan kablosu els27. Eskiden bu kabloyu sadece kendileri satıyordu ve epeyde bir paraydı. Artık aliexpresste bununda klonları çıkmış. Aliexpress vs sayfalardan ratingi en yüksek olanı alırdım ben olsam, ancak sonuçta klon kablo olduğundan sorun çıkartma ihtimali var.



DTC nasıl silinir?

Bunun için elm327 destekleyen herhangi bir program kullanabilirsiniz ancak en başarılısı Forscan. DTC sekmesinin sol alt tarafında "read DTC" ve "reset DTC" butonları var, önce read sonra reset yapılması gerekiyor.

Her modül kendi DTCsini kendisi saklıyor, bu yüzden tüm DTCleri silmek için modifiyeli kablo gerekiyor. Modifiyeli olmazsa motor kontrol ünitesi (PCM), BCM gibi modüllerideki DTCleri silebilirsiniz ancak mesela IPC(gösterge) gibi modullerdekileri silemezsiniz. DTClerin durmasının bir zararı yok, sadece olası gerçek bir sorunda servis çalışanı DTC okuduğu zaman alakasız DTCleri görüp neyin ne olduğunu, hangisinin gerçek olduğunu ayırt etmesi zor olabilir.

[Alparslan Kaplan]

Güzel çalışma teşekkürler

[Mertcan Çelik]

Automatic locking by speed'i 0 yapsak beni arabanın dışına kitler mi acep?

[Bekir B.]

Eline emeğine sağlık....

[Ramazan V.]

Automatic locking by speed'i 0 yapsak beni arabanın dışına kitler mi acep?



3 seçenek var orada



00 - Not Configured

01 - Without automatic locking

02 - Automatic Locking





00 yapmanın birşeye yarayacağını zannetmiyorum stock olarak 01 geliyor ama

[Mertcan Çelik]

3 seçenek var orada



00 - Not Configured

01 - Without automatic locking

02 - Automatic Locking





00 yapmanın birşeye yarayacağını zannetmiyorum stock olarak 01 geliyor ama

#32 Automatic locking by speed seçeneğini Automatic Locking olarak değiştirin.

Ben bunu yanlış anlamışım. By speed dediğinde sanki kapıları kilitlediği hızı belirliyormuşuz gibi düşündüm niyeyse.

Uyanır uyanmaz foruma girmenin sonuçları hep bunlar

[Bekir B.]

#32 Automatic locking by speed seçeneğini Automatic Locking olarak değiştirin.

Ben bunu yanlış anlamışım. By speed dediğinde sanki kapıları kilitlediği hızı belirliyormuşuz gibi düşündüm niyeyse.

Uyanır uyanmaz foruma girmenin sonuçları hep bunlar

Kahvaltı yapmayınca kan şekeri düşüyor tabiiii:)::):):)

[Kubilay Yıldırımbayazıt]

teşekkürler faydalı çalışma ozan da ben kesin bozarım bir yerleri

[Aydın Baran]

#14 ile oynayıp arıza kodunu silebiliriz diye düşünüyorum

[Kubilay Yıldırımbayazıt]

#14 ile oynayıp arıza kodunu silebiliriz diye düşünüyorum

arıza kodunu silmek (eğer arıza farlarda ise) yerine dirençle kandırmaktan bahsediyorlardı aydın ama nasıl yapılır bilmiyorum.

Edited February 18, 2014 by Kubilay Yıldırımbayazıt

[Aydın Baran]

arıza kodunu silmek (eğer arıza farlarda ise) yerine dirençle kandırmaktan bahsediyorlardı aydın ama nasıl yapılır bilmiyorum.

Kubilay doğru direnç veya araya bir park park ampülü ile arıza da silinir; bizi çok fazla rahatsız etmediği için ellemedik Ozan'la ikimiz. Ama böyle bir tıkla yapılma imkanı varsa hallederiz.

[Kubilay Yıldırımbayazıt]

ben ozanın başlığını görmeden yazmışım

herhalde fordist.com da gördüm daha önce mertol abi yazmıştı

[Mertcan Çelik]

Kahvaltı yapmayınca kan şekeri düşüyor tabiiii:)::):):)

Hiç kahvaltı yapmadığımdan ondan değildir muhtemelen

Arıza kodunu silerseniz ve farlardan biri bozulursa yine arıza verecek mi?

[Servet Ö.]

Hiç kahvaltı yapmadığımdan ondan değildir muhtemelen

Arıza kodunu silerseniz ve farlardan biri bozulursa yine arıza verecek mi?

Yine konunun en can alıcı ve olmazsa olmaz bir yerinden girmeyi becerebildin. Bravo!

[Ramazan V.]

Hiç kahvaltı yapmadığımdan ondan değildir muhtemelen

Arıza kodunu silerseniz ve farlardan biri bozulursa yine arıza verecek mi?



Arıza kodunu silmeyecek orda farklı far seçenekleri var. Halogen, HID, Alternativ HID diye 3 tane görünüyor mesela bende. O seçenekleri halojenden HID e çevirecek araç arıza uyarısı vermeyecek. Tabi bu benim yorumum. Araç kafayı yiyip Far yokmuş gibi de davranabilir akü yokmuş gibi de davranabilir
